Примечание:
При этом пластиковый конус должен остаться в основании
антенны.
3. Антенну вставить снизу в патрубок емкости.
4. Снова закрепить антенну винтами на основании антенны:
момент затяжки макс. 2,5 Нм.
Примечание:
Радарный уровнемер со входом для подключения воздушной
продувки антенны или с удлинением антенны имеет насечку на
основании антенны. Эта насечка должна совпадать с меткой на
присоединении (эта метка указывает положение поляризации
радарного сигнала).
3
4
1
2

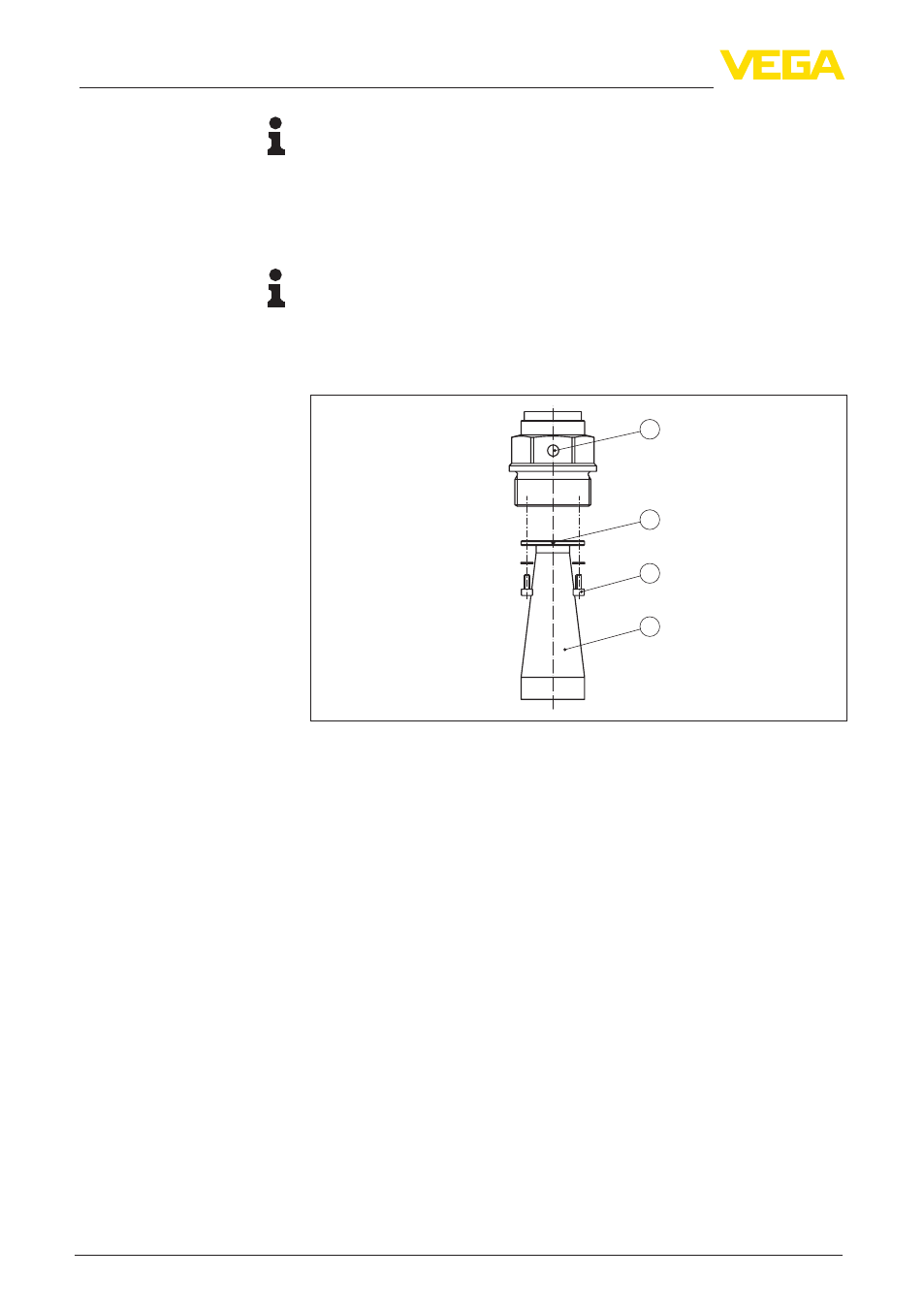

Рис. 5: Демонтаж рупорной антенны
1 Метка поляризации
2 Метка на основании антенны
3 Винты на основании антенны
4 Антенна
4.3 Подготовка к монтажу - параболическая
антенна
Устройство может иметь исполнение с антенной, диаметр
которой больше диаметра присоединения (резьбы, фланца).
Поэтому перед монтажом прибора антенну необходимо снять с
фланца, для чего выполнить следующее:
1. VEGAPULS SR 68 с фланцем закрепить, например, в тисках.
2. Соединительную деталь (3) держать за лыски гаечным
ключом (размер 22).
3. Гаечным ключом (размер 36) полностью отвернуть
контргайку (2) в направлении антенны.
4. Гаечным ключом (размер 41) полностью отвернуть накидную
гайку (1) в направлении антенны.
5. Снять параболическую антенну (4), сдвигая ее вдоль оси.
