Монтаж в шкафу распредустройства
Устройство защиты от перенапряжений монтируется в шкафу
распредустройства на несущей рейке по EN 50 022 (U-образная
рейка) или EN 50 035 (G-образная рейка). Несущая рейка
крепится одним винтом снаружи на устройство. Винт обозначен
символом функции земли. В зависимости от исполнения, винт
гальванически связан с клеммой заземления устройства защиты
от перенапряжений (см. принципиальную схему в гл. "Схема
подключения").
1

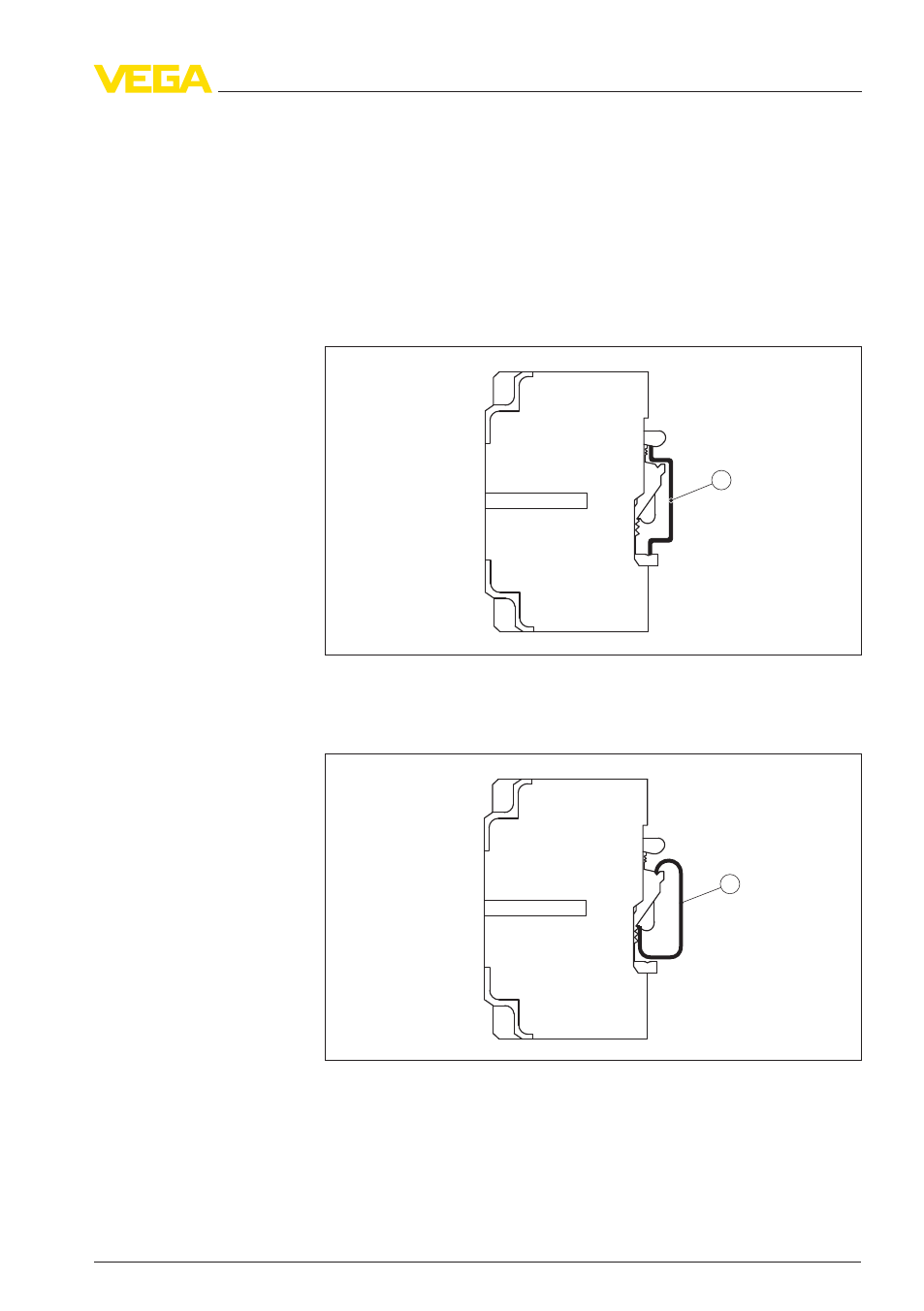

Рис. 2: Монтаж на несущей рейке по EN 50 022 (U-образная рейка)
35
x 7,5
мм
1
Несущая рейка
1
Рис. 3: Монтаж на несущей рейке по EN 50 035 (G-образная рейка)
35
x 7,5
мм
1
Несущая рейка
Порядок монтажа
Выполнить следующее:
Устройство защиты от перенапряжений • B61-300 FI
9
