3 схема подключения – Инструкция по эксплуатации VEGA B61-300 FI
Страница 13
Advertising
4
.3
Схема подключения
1
N
N
L1
L1
2
PE
PE

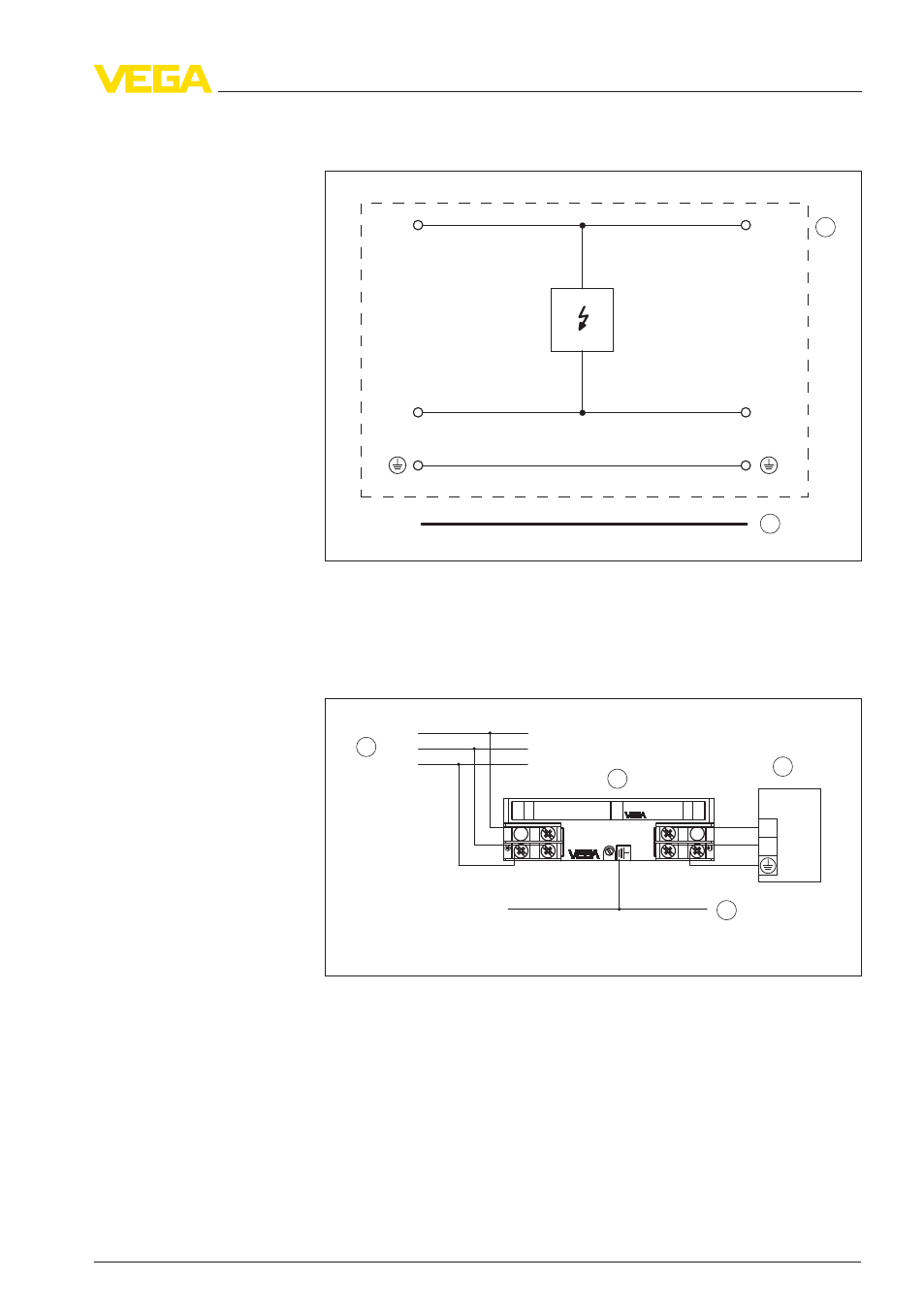

Рис. 7: Принципиальная схема: Устройство защиты от перенапряжений
B61-300 FI
1
Устройство защиты от перенапряжений
2
Выравнивание потенциалов
B61 - 300 FI
O
U
T
IN
IP 20
max. 300 V AC/16 A
2
4
3
1
L1
N
PE
PE
PE
L
1
N
L
1
N
Рис. 8: Схема подключения устройства защиты от перенапряжений B61-
300 FI
в шкафу распредустройства или в пластиковом корпусе
1
Сетевое питание через устройство защитного отключения (УЗО)
2
Устройство защиты от перенапряжений
3
Защищенное устройство
4
Несущая рейка
Принципиальная схе-
ма
Схема подключения
Устройство защиты от перенапряжений • B61-300 FI
13
