3
.5
Монтаж в корпусе
Устройство защиты от перенапряжений также может монтиро-
ваться в металлическом или пластиковом корпусе. При монтаже
в корпусе кабельные вводы должны смотреть вниз, чтобы
исключить проникновение влаги.
1
2
4
3
O
U
T
IN
IP
20

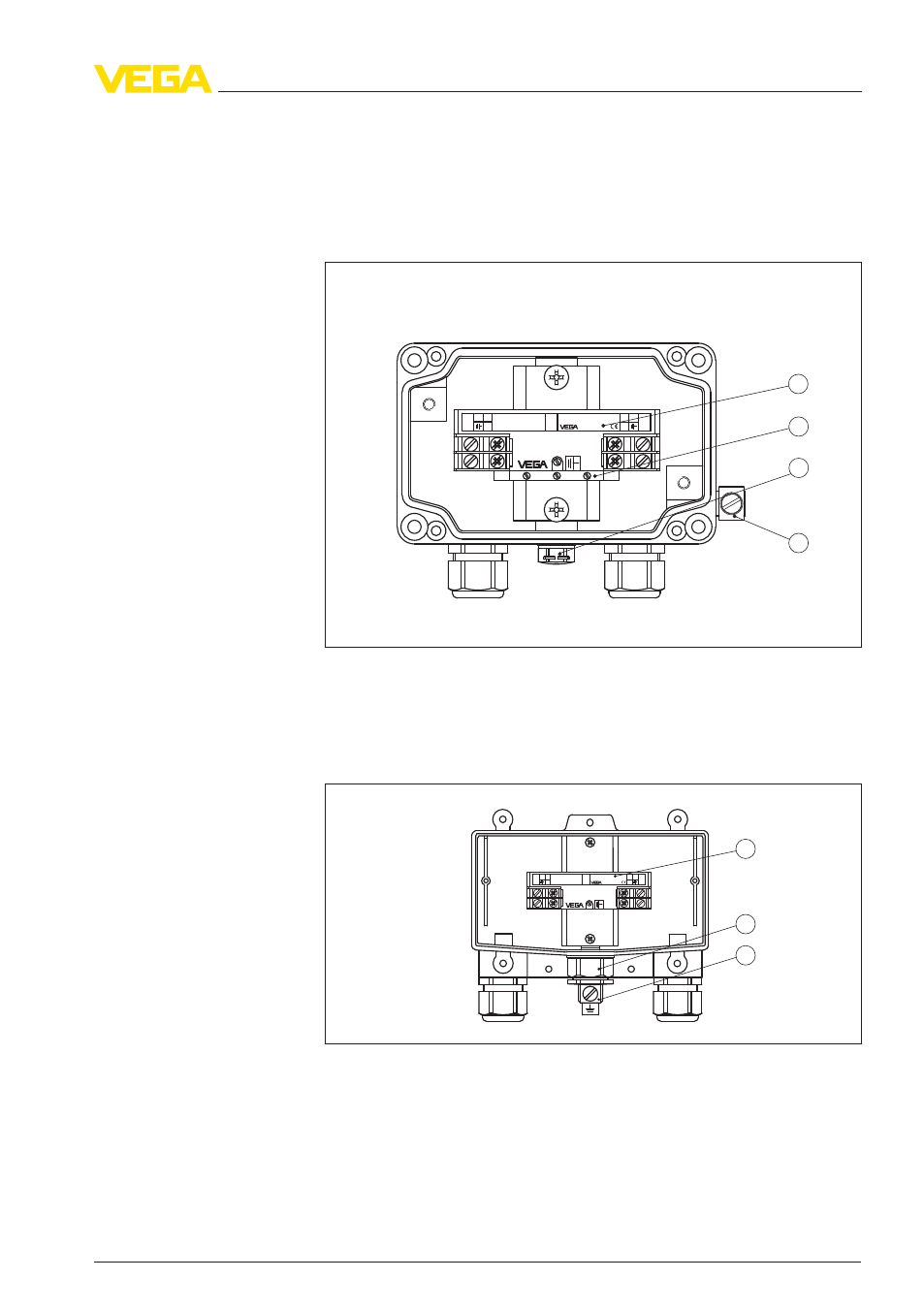

Рис. 5: Монтаж в алюминиевом корпусе
1
Устройство защиты от перенапряжений
2
Клемма PE
3
Выравнивание давления
4
Клемма заземления
1
2
3
O
U
T
IN
IP
20
Рис. 6: Монтаж в пластиковом корпусе
1
Устройство защиты от перенапряжений
2
Выравнивание давления
3
Клемма заземления
Устройство защиты от перенапряжений • B61-300 FI
11
3 Описание изделия
40489
-
RU
-110915
