B61 - 300 FI
O
U
T
IN IP 20
max. 300 V AC/16 A
PE PE
L
1
N
L
1
N
2
3
5
4
1
L1
N
PE

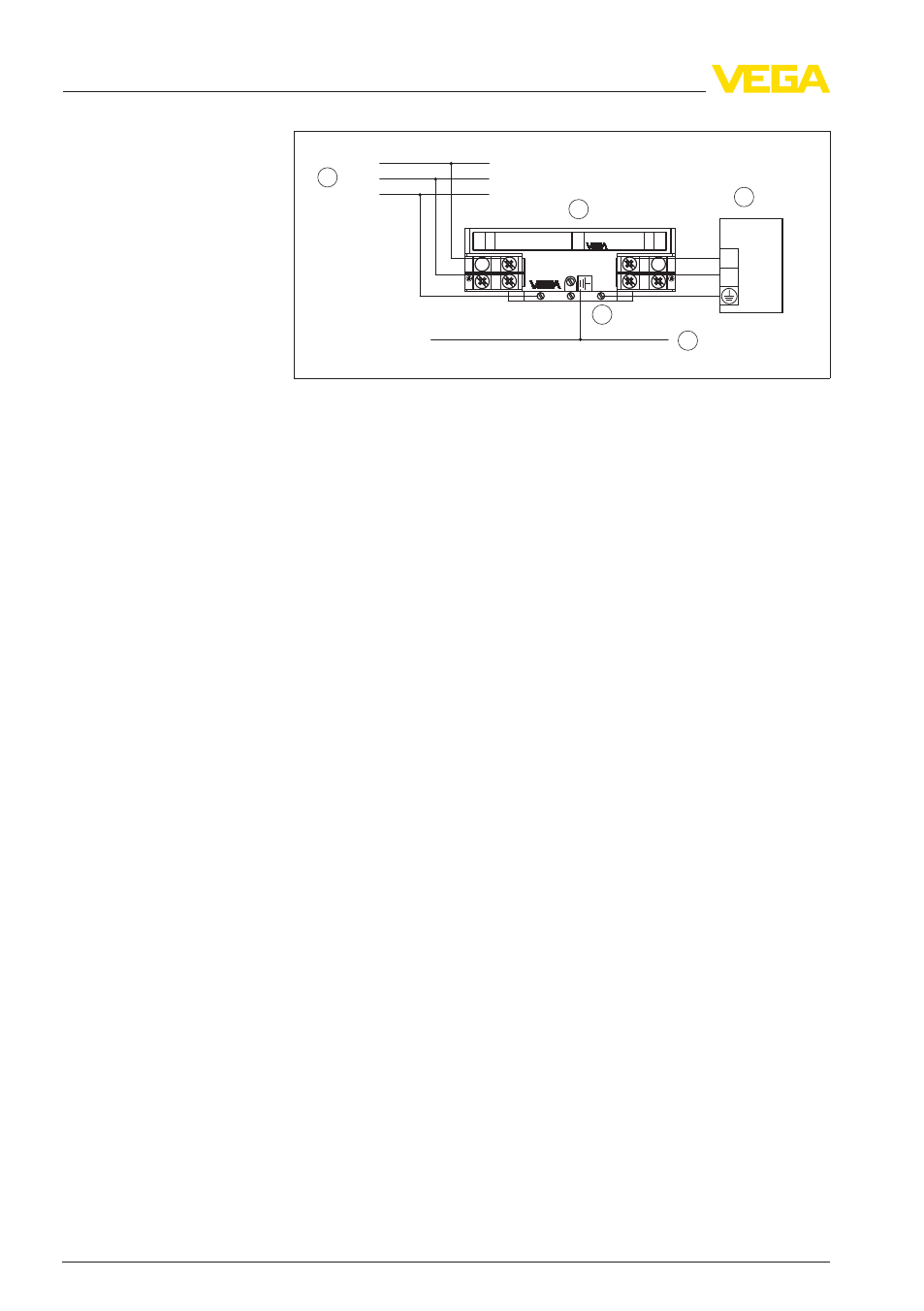

Рис. 9: Схема подключения устройства защиты от перенапряжений B61-
300 FI
в алюминиевом корпусе
1 Сетевое питание через устройство защитного отключения (УЗО)
2 Устройство защиты от перенапряжений
3 Клемма PE
4 Защищенное устройство
5 Несущая рейка
Схема подключения в
случае алюминиевого
корпуса
14 Устройство защиты от перенапряжений • B61-300 FI
4 Подключение к источнику питания
