11 Приложение
VEGAPULS 68 • Foundation Fieldbus
36538-R
U-121123
вверх от нуля или вниз от заданного значения. Дополнительно имеются два входа расхода,
таким образом могут рассчитываться и интегрироваться значения расхода. Эти значения
могут использоваться для расчета изменения массы или объема в емкости или оптимизации
регулирования расхода.

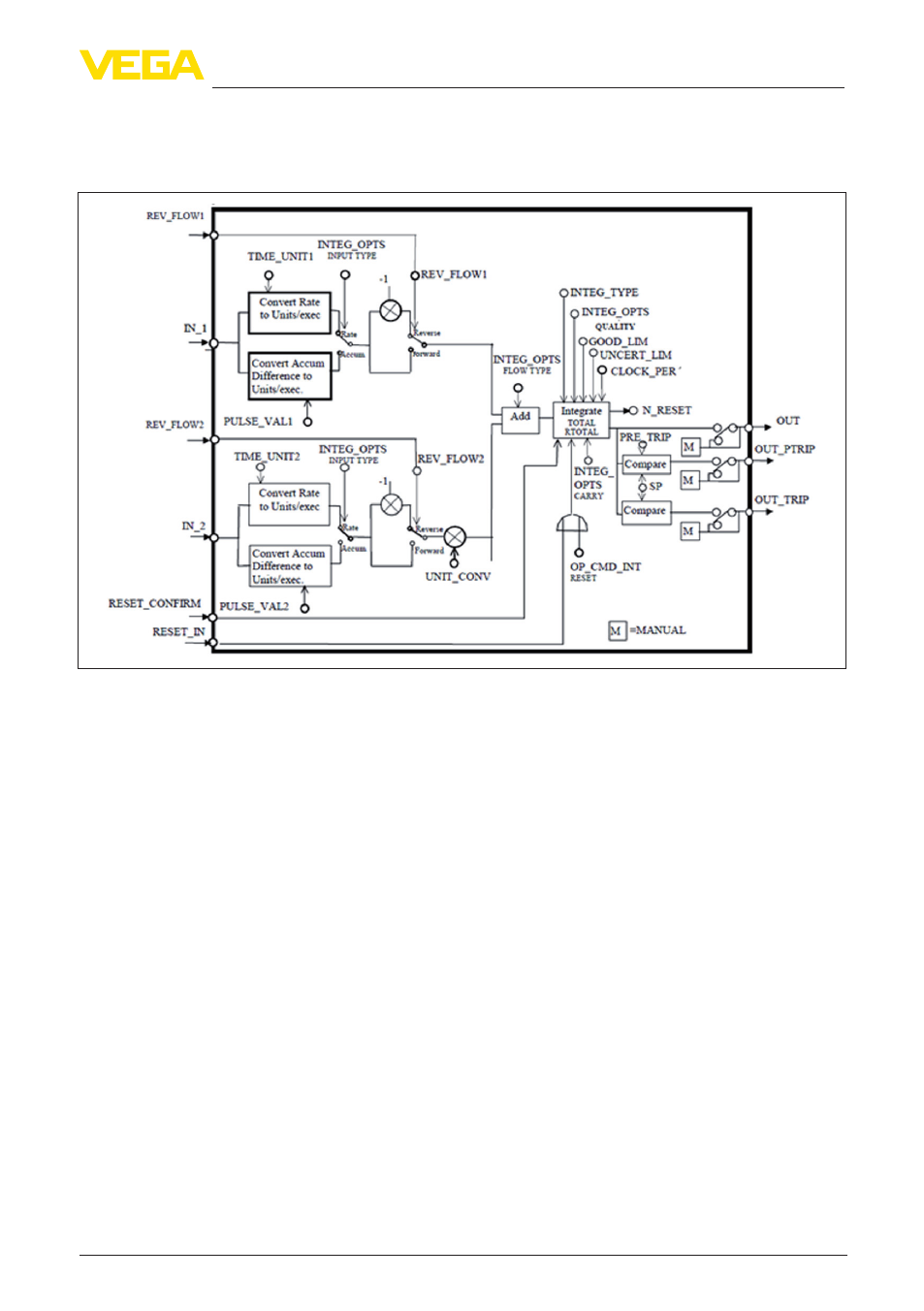

Рис. 60: Схема функционального блока Integrator
Функциональный блок селектора входа Input Selector
Функциональный блок "Input Selector" предоставляет возможности выбора значений для
максимум четырех входов и создает выходной сигнал в соответствии с критерием выбора.
Входными сигналами типично являются блоки AI. Может быть выбрано максимальное, ми-
нимальное, промежуточное значение, среднее значение и первый полезный сигнал. Путем
комбинации параметров данный блок может использоваться как переключатель выбора
первого полезного значения. Данные переключения могут приниматься от других входных
блоков или от пользователя. Также поддерживается выбор промежуточного значения.
