Ʋ Пластиковый корпус max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продук-
та. Базовой плоскостью является уплотнительная
поверхность на шестиграннике присоединения или
нижняя сторона фланца.
3
4
2
1

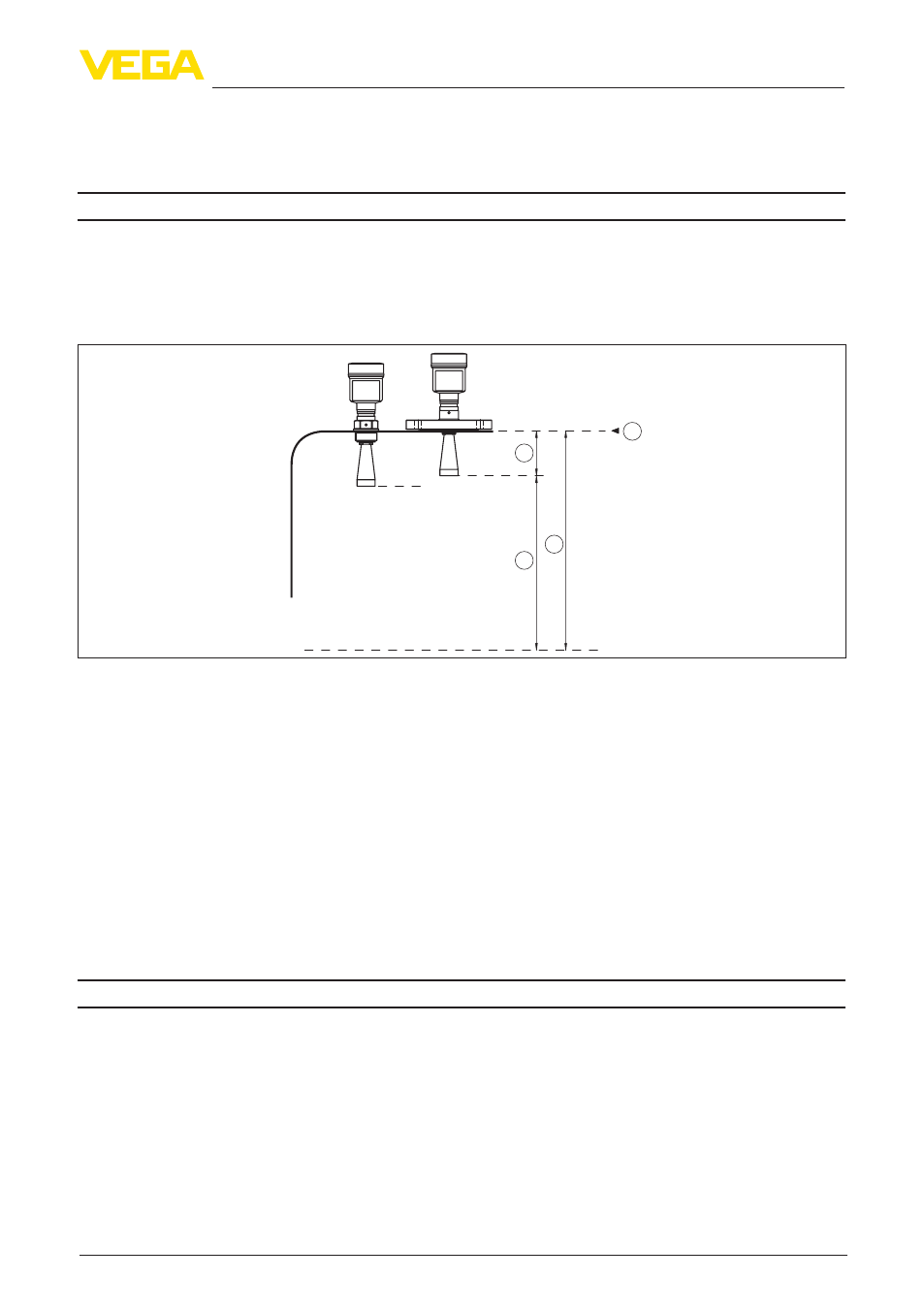

Рис. 52: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения 75 м (246.1 ft)
Рекомендуемый диапазон измерения (в зависимости от диаметра антенны)
Ʋ ø 40 mm (1.575 in) до 15 м (49.21 ft)
Ʋ ø 48 mm (1.89 in) до 20 м (65.62 ft)
Ʋ ø 75 мм (2.953 in) до 40 м (131.2 ft)
Ʋ ø 95 mm (3.74 in) до 50 м (164 ft)
Ʋ Параболическая антенна до 75 м (246.1 ft)
Выходная величина
Выход
Ʋ Сигнал цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Channel Numbers
Ʋ Channel 1 Значение процесса
