78
11 Приложение
VEGAPULS 68 • Foundation Fieldbus
36538-R
U-121123

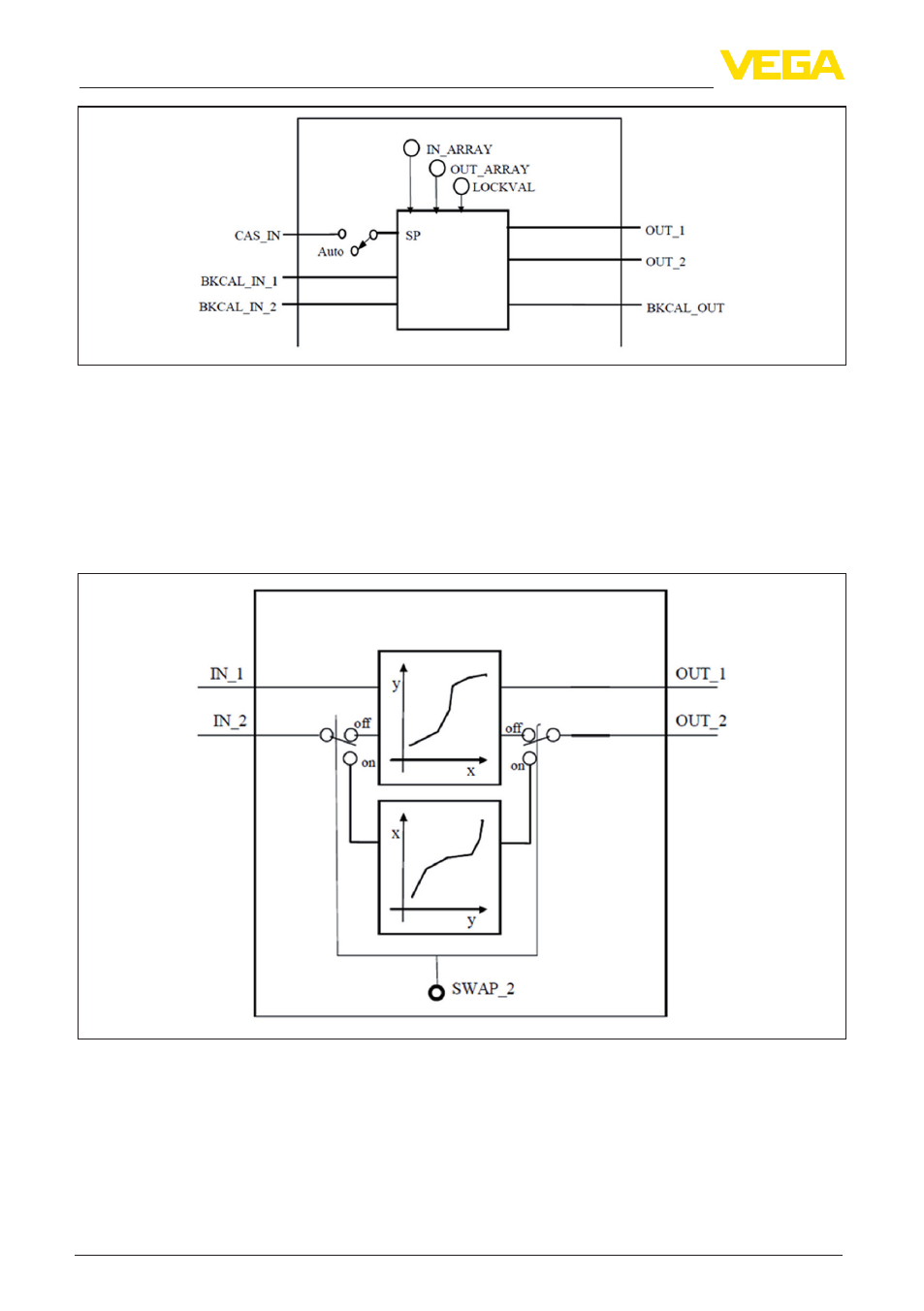

Рис. 58: Схема функционального блока Output Splitter
Функциональный блок характеризатора сигнала Signal Characterizer
Функциональный блок "Signal Characterizer" имеет два канала, чьи выходы связаны с соот-
ветствующим входом нелинейно. Нелинейная зависимость определяется поисковой табли-
цей со свободно выбираемыми парами x/y. Входной сигнал отображается на соответствую-
щем выходе, и функциональный блок может использоваться в регулирующем контуре или
тракте сигнала. Дополнительно оси функции могут быть обращены в канале 2, тогда блок
может использоваться также в обратном регулирующем контуре.
Рис. 59: Схема функционального блока Signal Characterizer
Функциональный блок интегратора Integrator
Функциональный блок "Integrator" интегрирует непрерывный входной сигнал по времени или
суммирует события блока импульсного входа. Он используется как счетчик итоговой суммы
до сброса или как счетчик промежуточной суммы до контрольной точки, в которой интегри-
рованное и суммарное значения сравниваются с заданными. При достижении этих заданных
значений выводятся цифровые выходные сигналы. Функция интегрирования выполняется
