VEGA VEGAPULS 68 (≥ 2.0.0 - ≥ 4.0.0) Foundation Fieldbus - Инструкция (Страница 29)

29
4 Монтаж
VEGAPULS 68 • Foundation Fieldbus
36538-R
U-121123
листа. Монтаж радарного датчика в непосредственной близости
к такой структурированной стенке может привести к значитель-
ным ложным отражениям. Поэтому датчик следует монтировать,
по возможности, на большем расстоянии от перегородок. Опти-
мальной для монтажа будет позиция на внешней стенке силоса
с ориентацией датчика на выпуск в середине силоса.

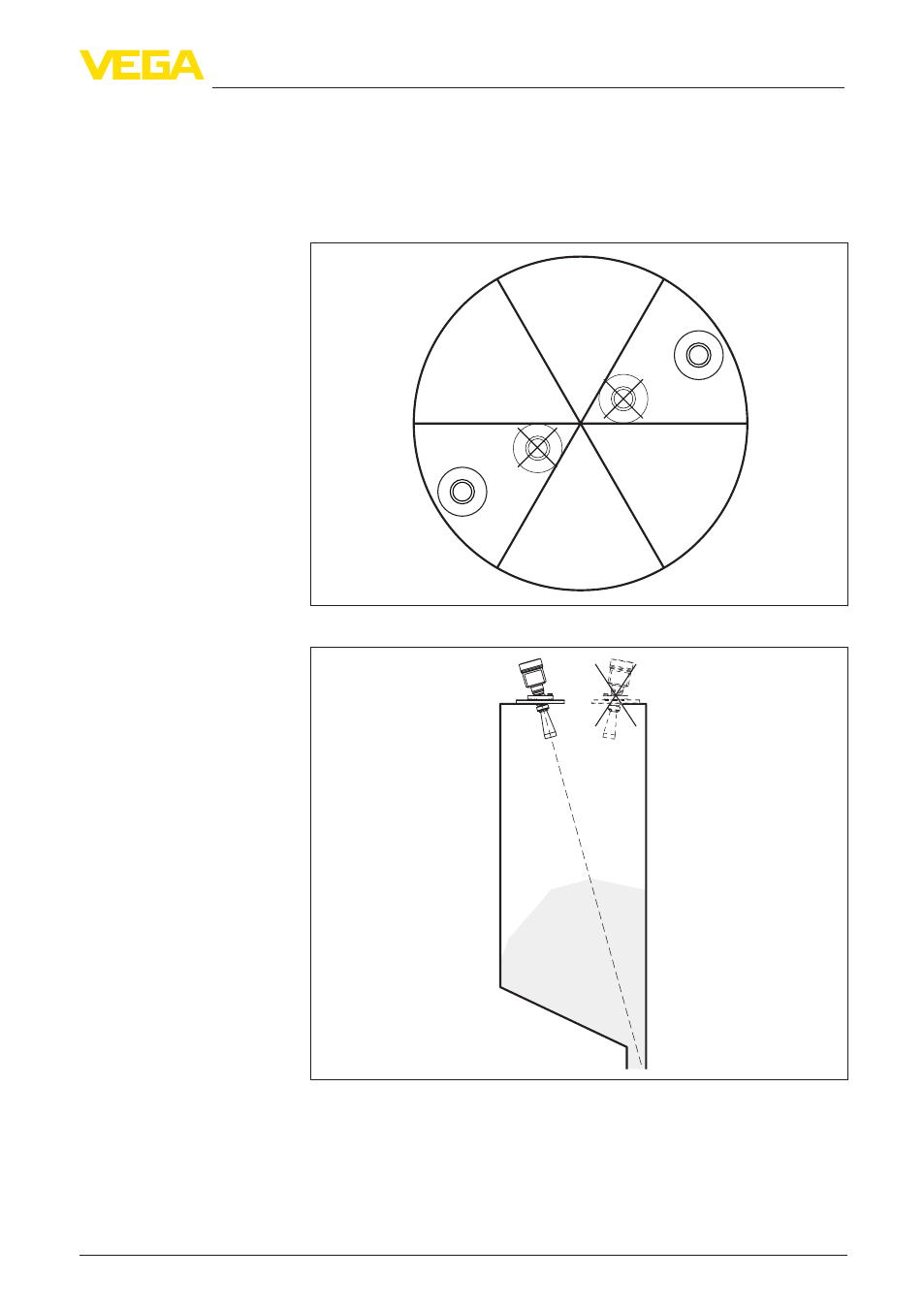

Рис. 23: Монтаж VEGAPULS 68 в многокамерном силосе
Рис. 24: Ориентация VEGAPULS 68 на выпускное отверстие в центре
силоса
Для предупреждения накопления осадка продукта и пыли на
антенной системе, датчик следует монтировать на удалении от
вытяжки пыли из емкости.
Отложение пыли
