56
9 Приложение
VEGASOURCE 35 •
38132-R
U-130731
VEGASOURCE 35, Исполнение C
20 mm (0.79"
)
h
A
ø 220 mm
(8.66")
D

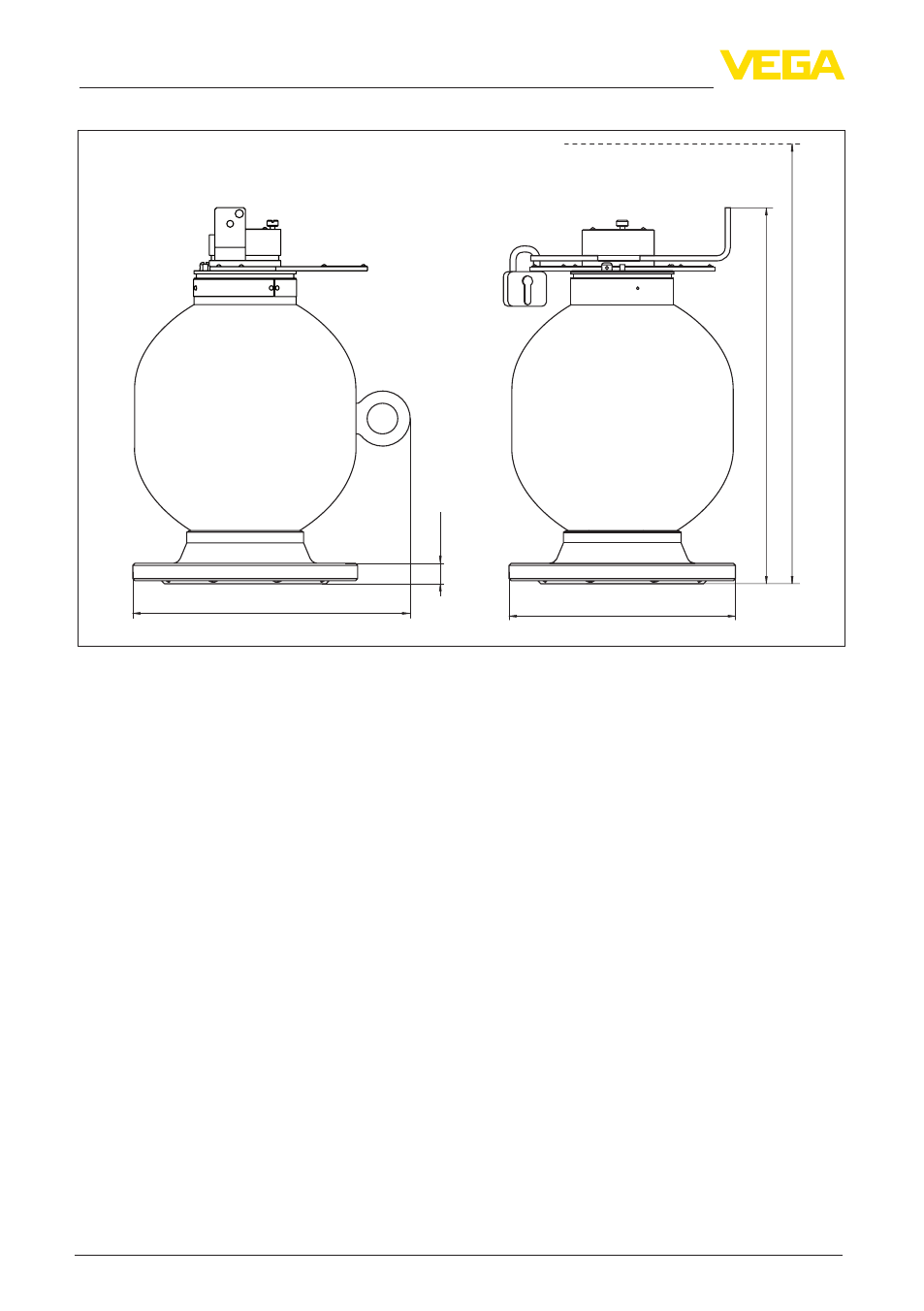

Рис. 34: Держатель источника VEGASOURCE 35 - Исполнение C (поворотный бугель для ручного
переключения ВКЛ/ВЫКЛ, висячий замок для запирания положения ВЫКЛ или ВЫКЛ)
D Максимальная ширина = 272 мм (10.71 in)
h Высота устройства = 368 мм (14.49 in)
A Свободная высота для замены источника = 570 мм (22.44 in)
