32
5 Подключение пневматического устройства
VEGASOURCE 35 •
38132-R
U-130731
EIN
ON
AUS
OFF
5
1
4
2
4
3

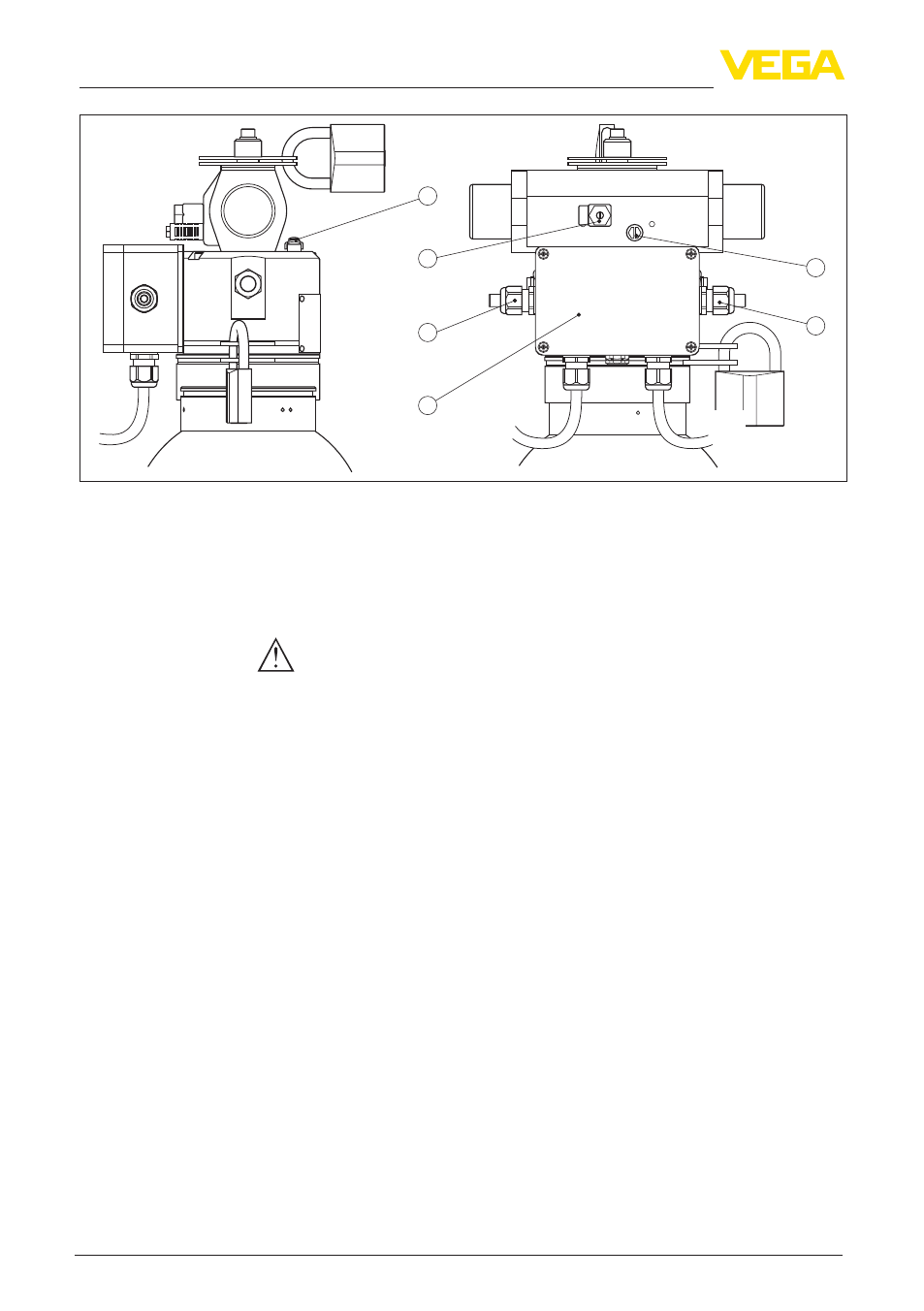

Рис. 22: Подключение пневмолиний к VEGASOURCE 35 - исполнения K L M N
1 Дроссельный обратный клапан для подключения сжатого воздуха
2 Вентиляционный фильтр
3 Клеммная коробка для подключения бесконтактного переключателя
4 Кабельные вводы
5 Клемма для выравнивания потенциалов
Осторожно!
Дроссельный обратный клапан установлен на заводе и защищен
лаком для предохранения от саморазвинчивания. Установку
дроссельного обратного клапана изменять не разрешается.
