9 Приложение
VEGASOURCE 35 •
38132-R
U-130731
VEGASOURCE 35, Исполнение B
20 mm (0.79"
)
h
A
ø 220 mm
(8.66")
D

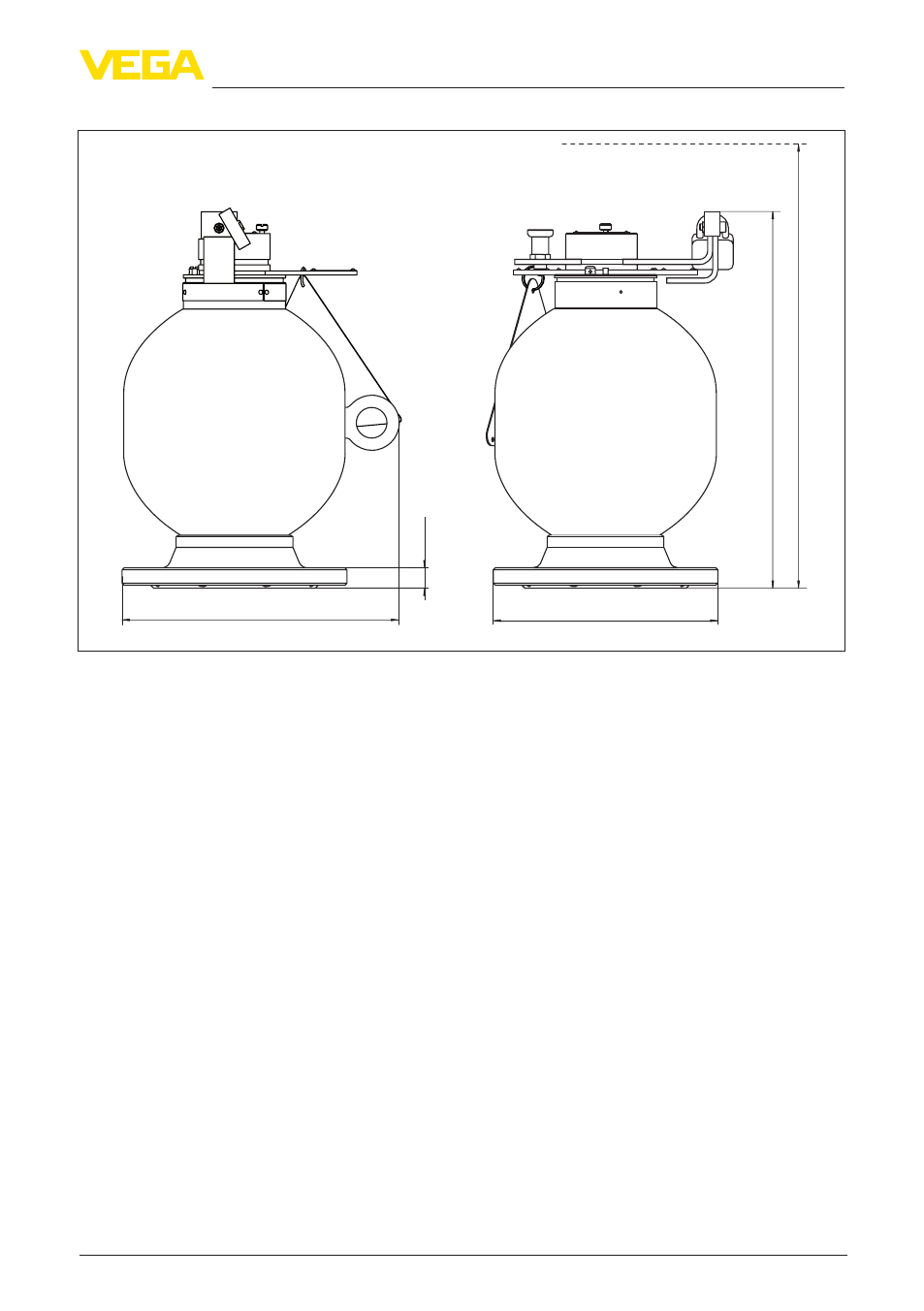

Рис. 33: Держатель источника VEGASOURCE 35 - Исполнение B (поворотный бугель для ручного
переключения ВКЛ/ВЫКЛ, фиксатор для запирания положения ВКЛ, висячий замок для запирания
положения ВЫКЛ)
D Максимальная ширина = 272 мм (10.71 in)
h Высота устройства = 368 мм (14.49 in)
A Свободная высота для замены источника = 580 мм (22.84 in)
