54
9 Приложение
VEGASOURCE 35 •
38132-R
U-130731
Огнестойкость
Ʋ Все исполнения VEGASOURCE 35 538 °C (1000 °F) для 5 мин.
Ʋ Огнестойкое исполнение
VEGASOURCE 35
821 °C (1510 °F) для 30 мин.
Меры защиты
Степень защиты
IP 66/IP 67
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools", а также через www.vega.com/downloads и "Zulassungen".
9.2 Размеры
VEGASOURCE 35, Исполнение A
20 mm (0.79"
)
h
A
f
ø 220 mm
(8.66")
D

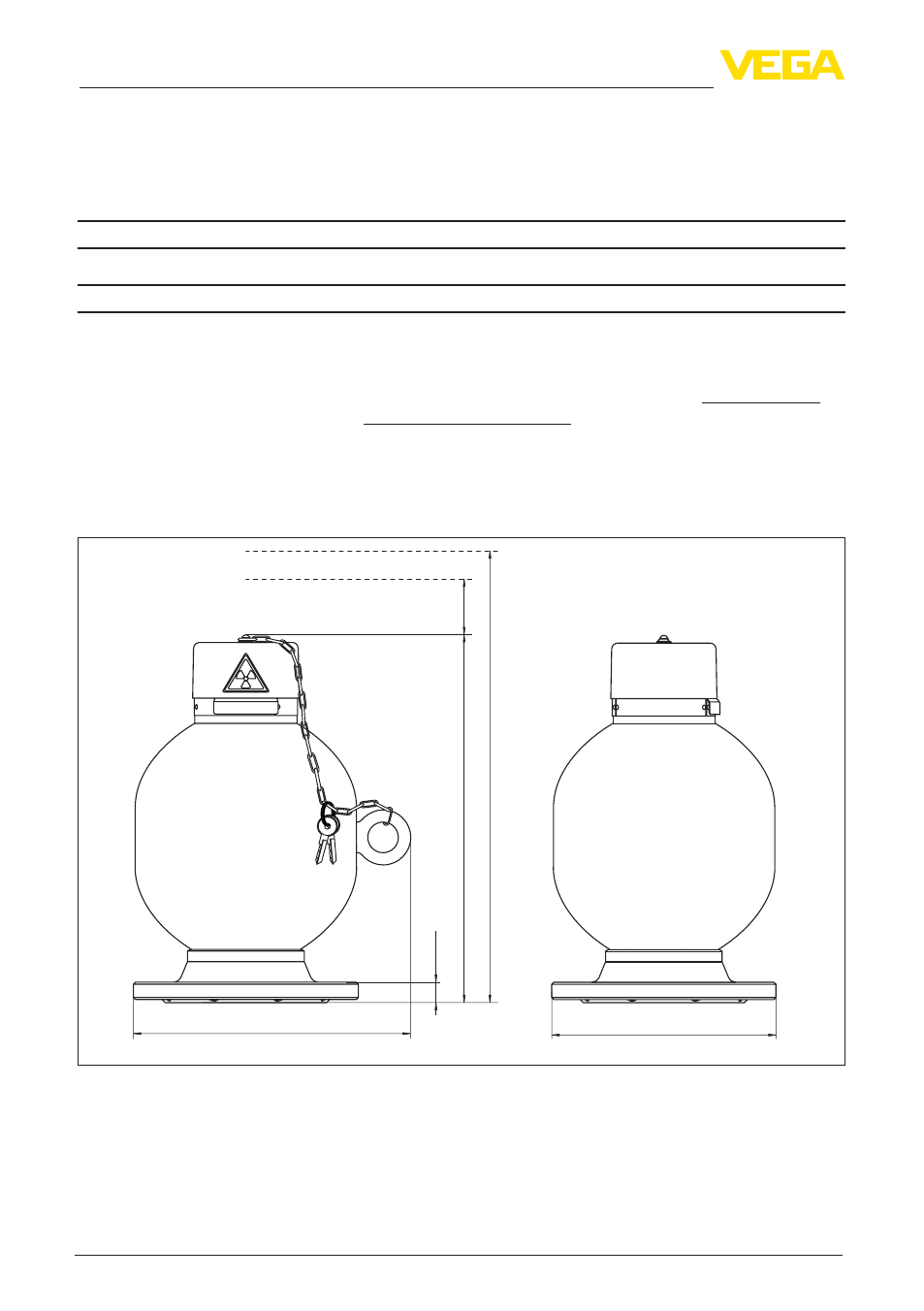

Рис. 32: Держатель источника VEGASOURCE 35 - Исполнение A (вставка с препаратом с ручным
переключением ВКЛ/ВЫКЛ, вставной замок для запирания положения ВКЛ или ВЫКЛ, защитный кожух)
D Максимальная ширина = 272 мм (10.71 in)
h Высота устройства = 360 мм (14.17 in)
f Свободная высота для снятия крышки = 75 мм (2.95 in)
A Свободная высота для замены источника = 560 мм (22.05 in)
