3 .4 Монтаж в шкафу распредустройства
Устройство защиты от перенапряжений монтируется в шкафу
распредустройства на несущей рейке по EN 50 022 (U-образная
рейка) или EN 50 035 (G-образная рейка). Несущая рейка
крепится одним винтом снаружи на устройство. Винт обозначен
символом функции земли. В зависимости от исполнения, винт
гальванически связан с клеммой заземления устройства защиты
от перенапряжений (см. принципиальную схему в гл. "Схема
подключения").
Несущая рейка должна быть низкоомно связана с проводом
выравнивания потенциалов (PA). Площадь сечения провода
должна составлять не менее 2,5 мм
2
, и провод должен быть как
можно более коротким.
1

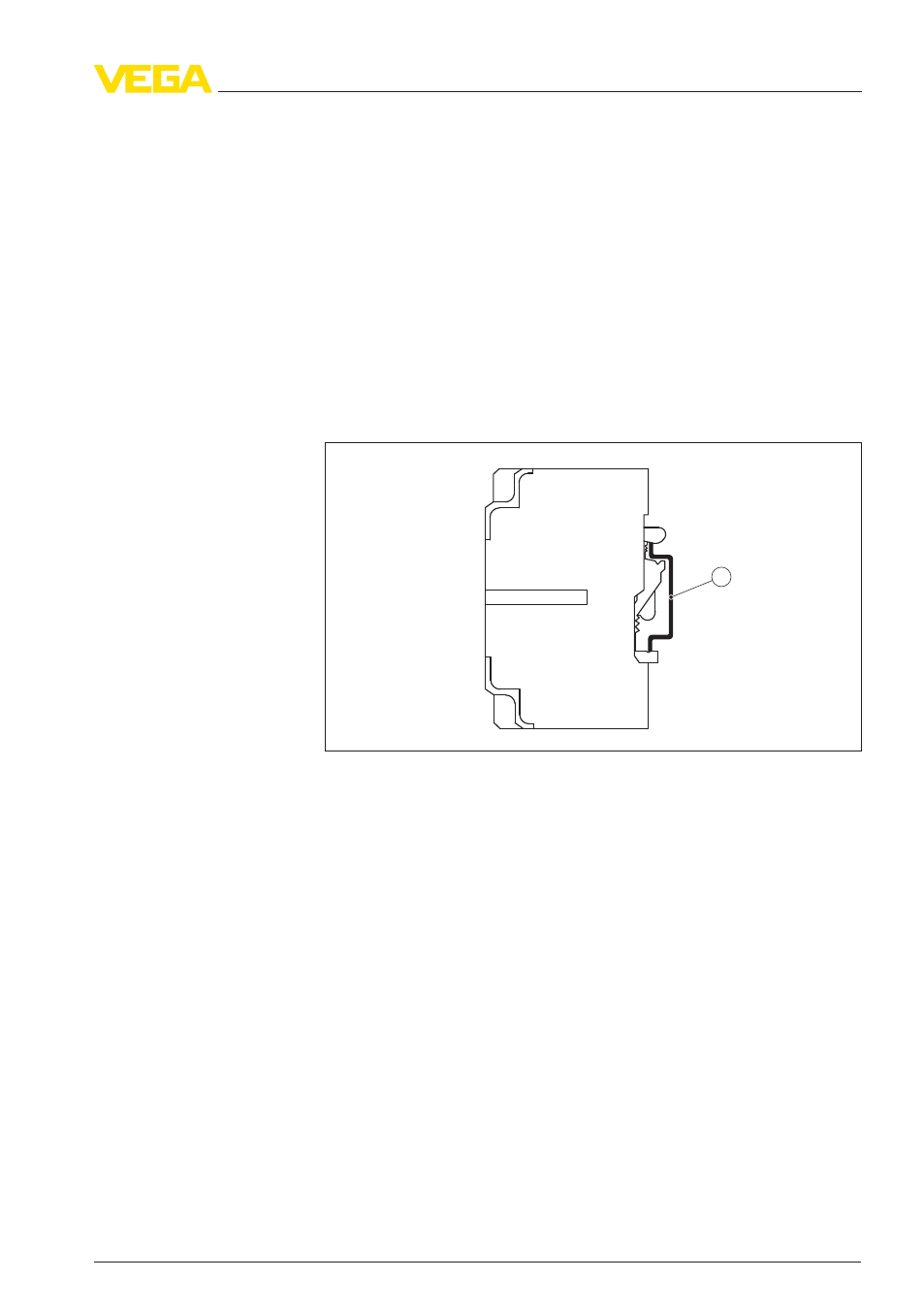

Рис. 2: Монтаж на несущей рейке по EN 50 022 (U-образная рейка)
35
x 7,5 мм
1 Несущая рейка
