Монтаж в корпусе
Устройство защиты от перенапряжений также может монтиро-
ваться в металлическом или пластиковом корпусе. При монтаже
в корпусе кабельные вводы должны смотреть вниз, чтобы
исключить проникновение влаги.
Несущая рейка внутри корпуса гальванически связана с клеммой
заземления снаружи на корпусе. Эта клемма заземления должна
быть низкоомно связана с проводом выравнивания потенциалов
(PA).
Площадь сечения провода должна составлять не менее 2,5
мм
2
,
и провод должен быть как можно более коротким.
1
2
4
3
O
U
T
IN
IP
20

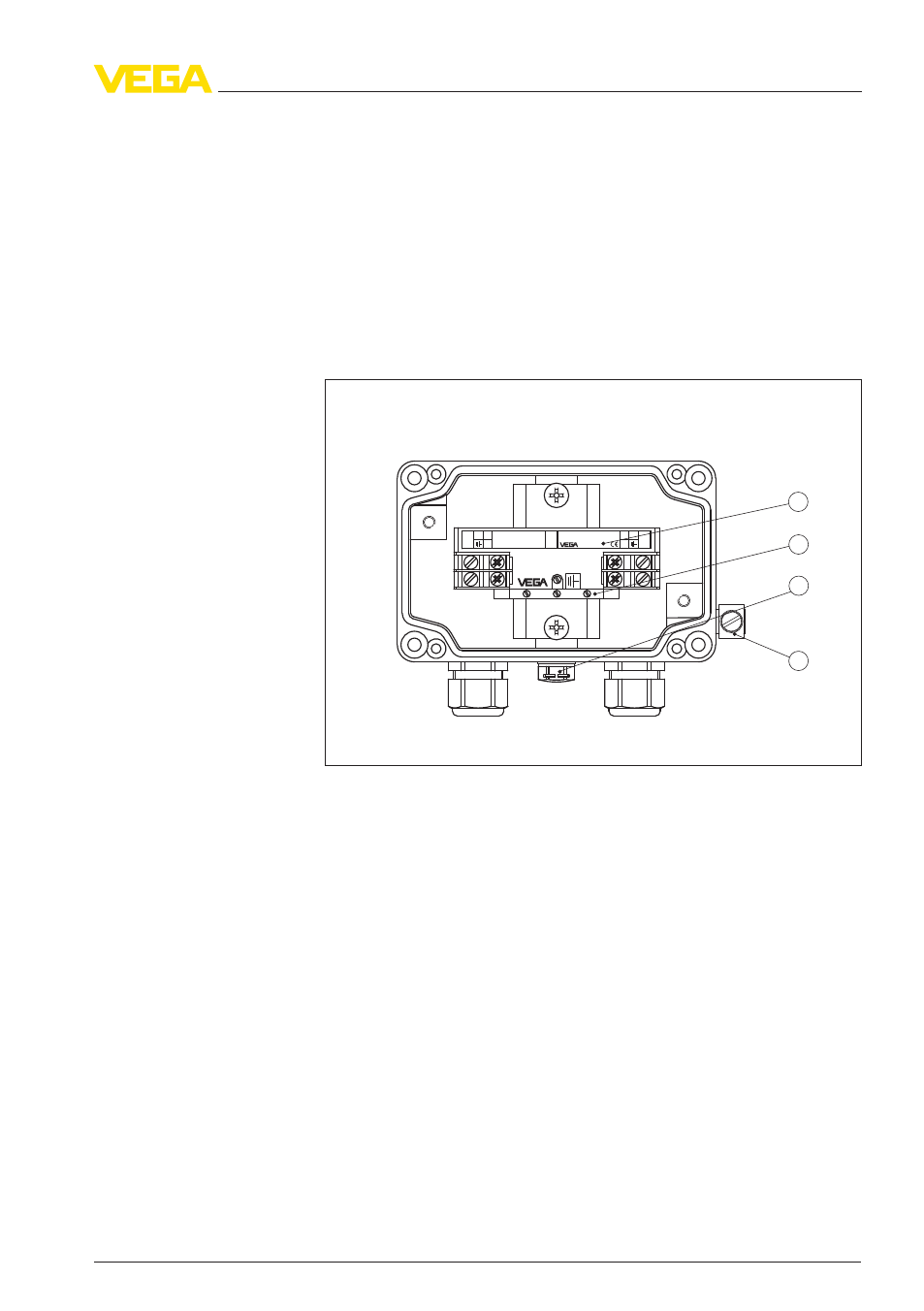

Рис. 5: Монтаж в алюминиевом корпусе
1
Устройство защиты от перенапряжений
2
Клемма PE
3
Выравнивание давления
4
Клемма заземления
Устройство защиты от перенапряжений • B61-300
