3 Описание изделия
3 .1 Структура
Комплект поставки включает:
l Устройство защиты от перенапряжений B61-300
l Документация
-
Данное руководство по эксплуатации
На следующем рисунке показана конструкция устройства за-
щиты от перенапряжений B61-300:
B61 - 300
OUT
IN
IP 20
m
a
x.
3
0
0
V
A
C
/1
6
A
L1 N
L1 N
PE
PE
4
1
2
3

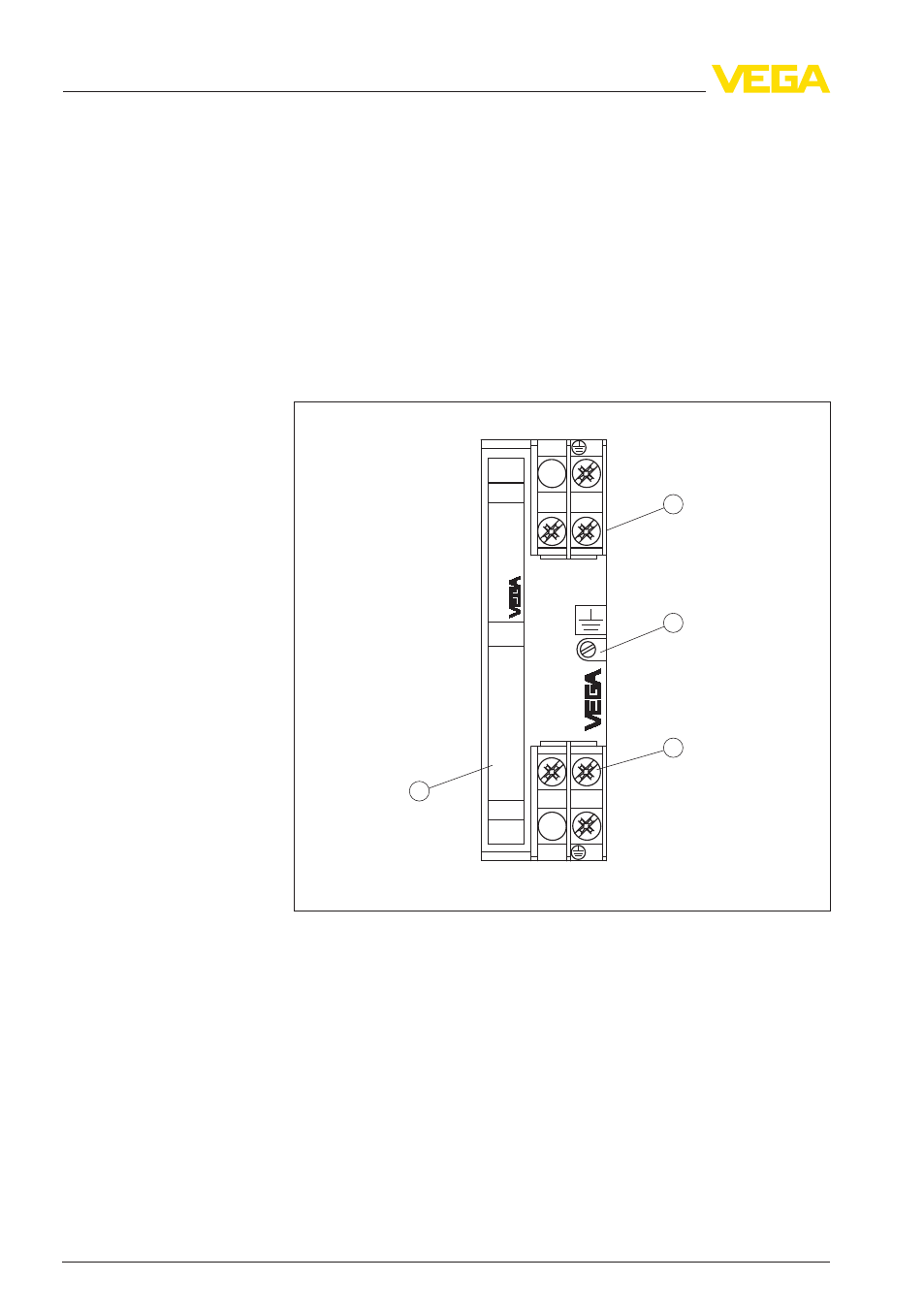

Рис. 1: Конструкция B61-300
1 Соединительные клеммы Out (защищенная сторона)
2 Винт для крепления на несущей рейке
3 Соединительные клеммы In (незащищенная сторона)
4 Типовой шильдик
3 .2 Принцип работы
Перенапряжения в сети питания могут возникать вследствие
непрямых атмосферных разрядов (ударов молнии) или действий
схемы, а также из-за индуктивных или емкостных наводок от
других электрических систем. Учитывать возможность пиков
напряжения (коротких одиночных импульсов) следует особенно в
случае длинных кабельных линий питания и сигнала.
Комплект поставки
Компоненты
Область применения
