B61 - 300
O
U
T
IN IP 20
max. 300 V AC/16 A
PE PE
L
1
N
L
1
N
2
3
6
5
4
1
L1
N
PE

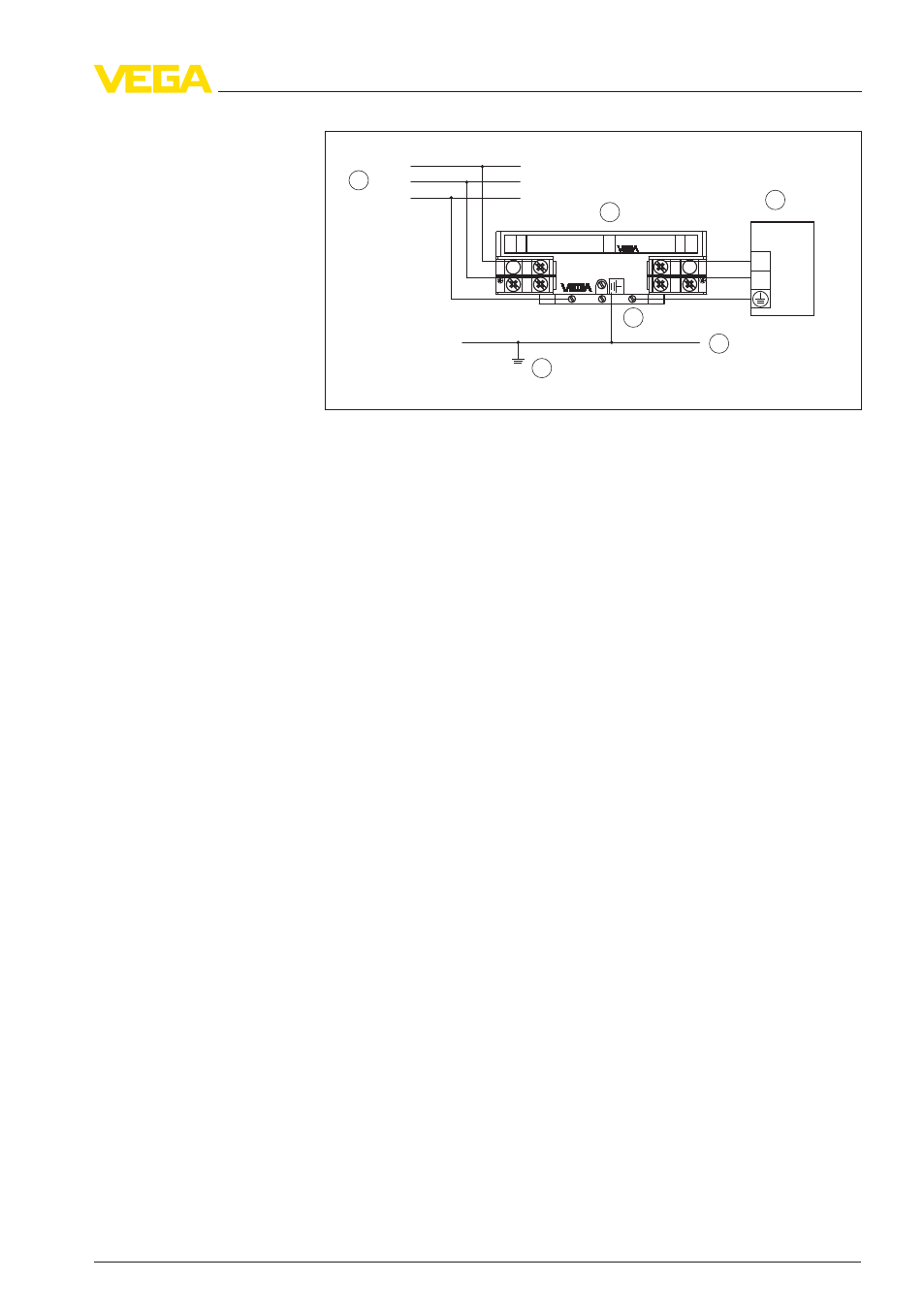

Рис. 9: Схема подключения устройства защиты от перенапряжений B61-
300
в алюминиевом корпусе
1 Питание от сети
2 Устройство защиты от перенапряжений
3 Клемма PE
4 Защищенное устройство
5 Несущая рейка
6 Выравнивание потенциалов
Схема подключения в
случае алюминиевого
корпуса
Устройство защиты от перенапряжений • B61-300 15
4 Подключение к источнику питания
