11 Приложение

VEGAPULS 68 • 4 … 20 mA/HART - четырехпроводный

36536-R

U-121123

Ʋ Пластиковый корпус

max. 10 Nm (7.376 lbf ft)

Ʋ Корпус из алюминия или нержаве-

ющей стали

max. 50 Nm (36.88 lbf ft)

Входная величина
Измеряемая величина

Измеряемой величиной является расстояние между

присоединением датчика и поверхностью продук-

та. Базовой плоскостью является уплотнительная

поверхность на шестиграннике присоединения или

нижняя сторона фланца.

3

4

2

1

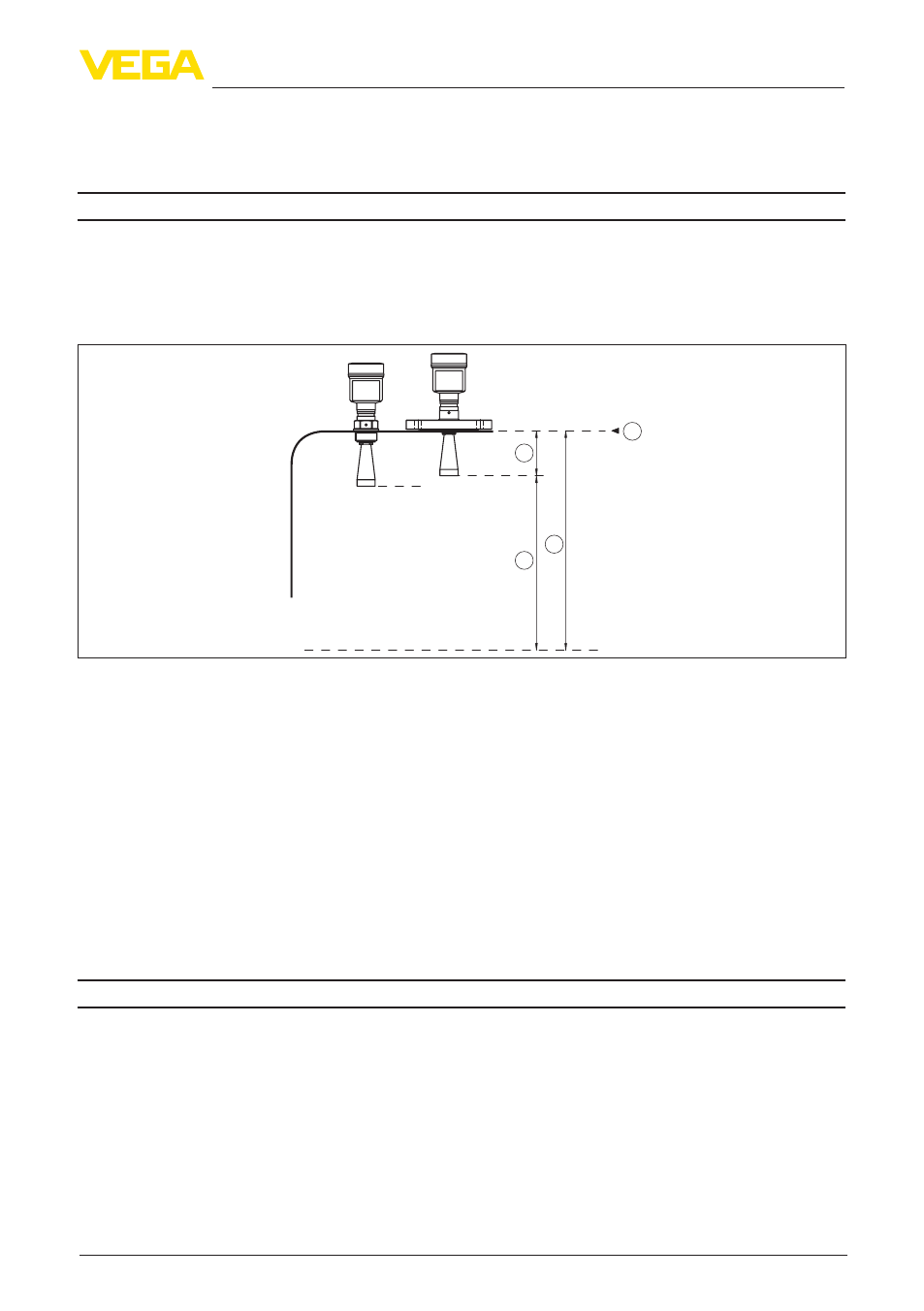

Рис. 48: Данные для входной величины
1 Базовая плоскость

2 Измеряемая величина, макс. диапазон измерения

3 Длина антенны

4 Полезный диапазон измерения

Макс. диапазон измерения

75 м (246.1 ft)

Рекомендуемый диапазон измерения (в зависимости от диаметра антенны)

Ʋ ø 40 mm (1.575 in)

до 15 м (49.21 ft)

Ʋ ø 48 mm (1.89 in)

до 20 м (65.62 ft)

Ʋ ø 75 мм (2.953 in)

до 40 м (131.2 ft)

Ʋ ø 95 mm (3.74 in)

до 50 м (164 ft)

Ʋ Параболическая антенна

до 75 м (246.1 ft)

Выходная величина
Выходные сигналы

4 … 20 mA/HART - активный; 4 … 20 mA/HART -

пассивный

Напряжение на клеммах (пассивный

режим)

9 … 30 V DC

Защита при коротком замыкании

Имеется

Развязка по напряжению

Имеется

Разрешающая способность сигнала

0,3 µA
