6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 68 • 4 … 20 mA/HART - четырехпроводный
36536-R
U-121123
•
Конструкции в емкости, например распорки
•
Мешалки
•
Налипание продукта или сварные швы на стенках емкости
Примечание:
Создание памяти помех позволяет определить, выделить и со-
хранить ложные отраженные сигналы и далее исключать их при
обработке отраженного сигнала от уровня.
Создавать память помех нужно при малом уровне, чтобы были
зарегистрированы все имеющиеся сигналы помех.
Выполнить следующее:

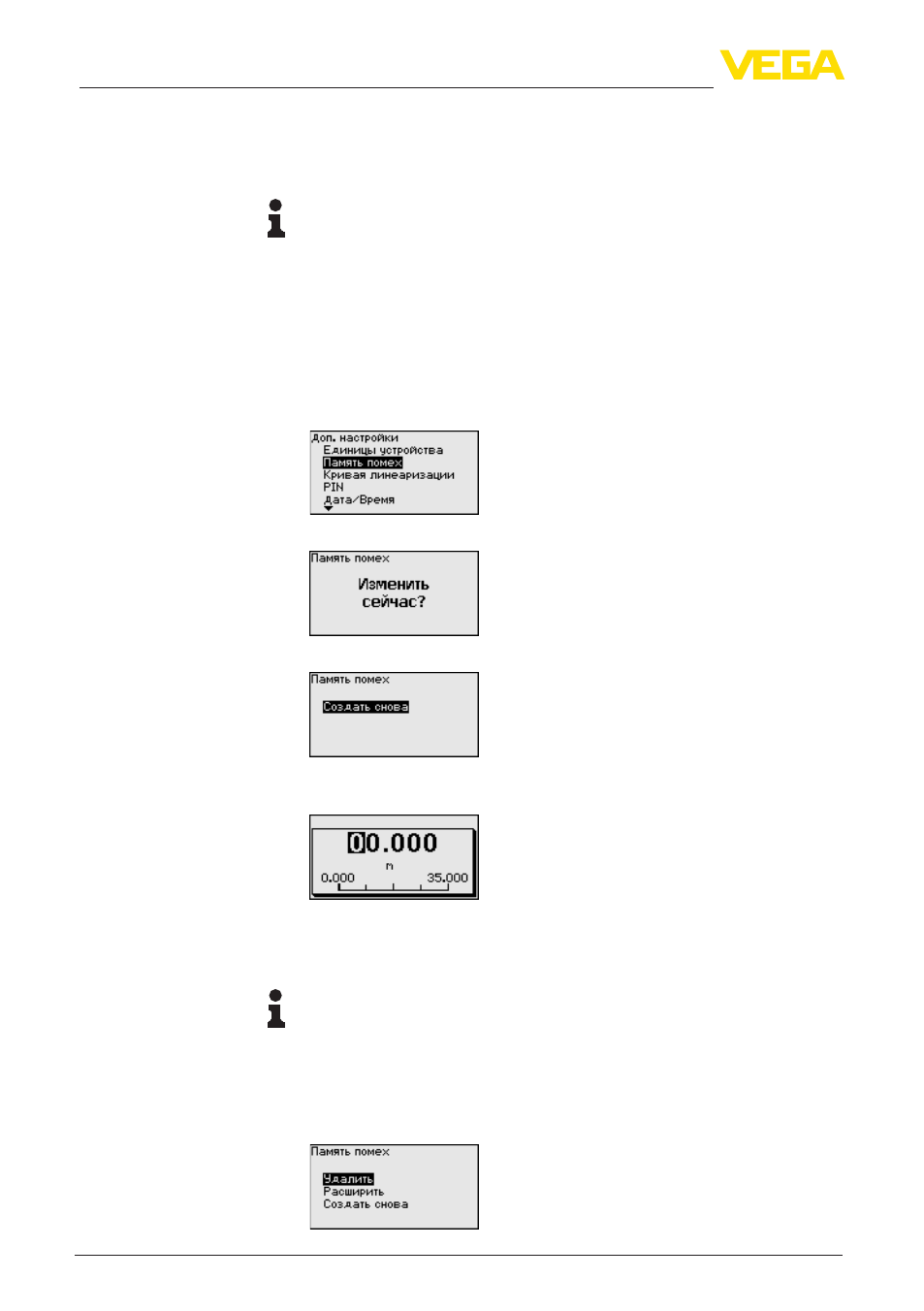

1. Клавишей "[->]" выбрать меню Доп. настройки и подтвер-
дить нажатием [OK]. Клавишей [->] выбрать пункт меню
"Память помех" и подтвердить нажатием [OK].
2. Снова подтвердить нажатием [OK].
3. Снова подтвердить нажатием [OK].
4. Снова подтвердить нажатием [OK] и ввести фактическое
расстояние от датчика до поверхности продукта.
5. Теперь после нажатия [OK] все имеющиеся на этом расстоя-
нии ложные отраженные сигналы будут зарегистрированы и
сохранены в датчике.
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести не-
правильное (слишком большое) значение, актуальный уровень
сохранится в памяти как помеха и на указанном расстоянии
уровень определяться более не будет.
Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
