4 Монтаж
VEGAPULS 68 • 4 … 20 mA/HART - четырехпроводный
36536-R
U-121123

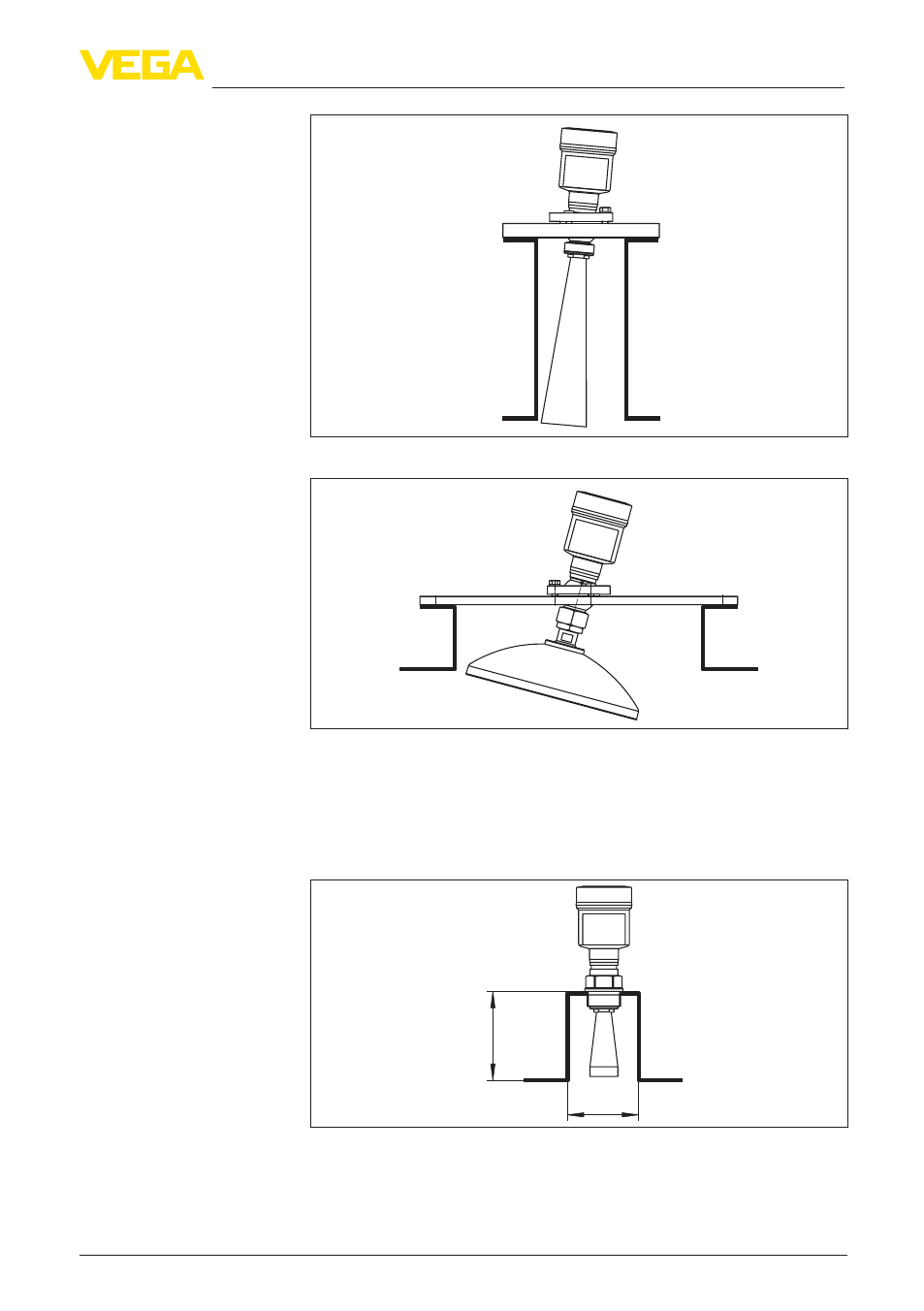

Рис. 13: Расстояние между антенной и патрубком для рупорной антенны
Рис. 14: Расстояние между антенной и патрубком для параболической
антенны
На продуктах с хорошими отражательными свойствами
VEGAPULS 68 с рупорной антенной можно монтировать также
на высоких патрубках (ориентировочные размеры патрубков см.
на рисунке ниже). При этом необходимо создать память помех.
d
h
max.
Рис. 15: Ориентировочные размеры патрубков
