6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 68 • 4 … 20 mA/HART - четырехпроводный
36536-R
U-121123

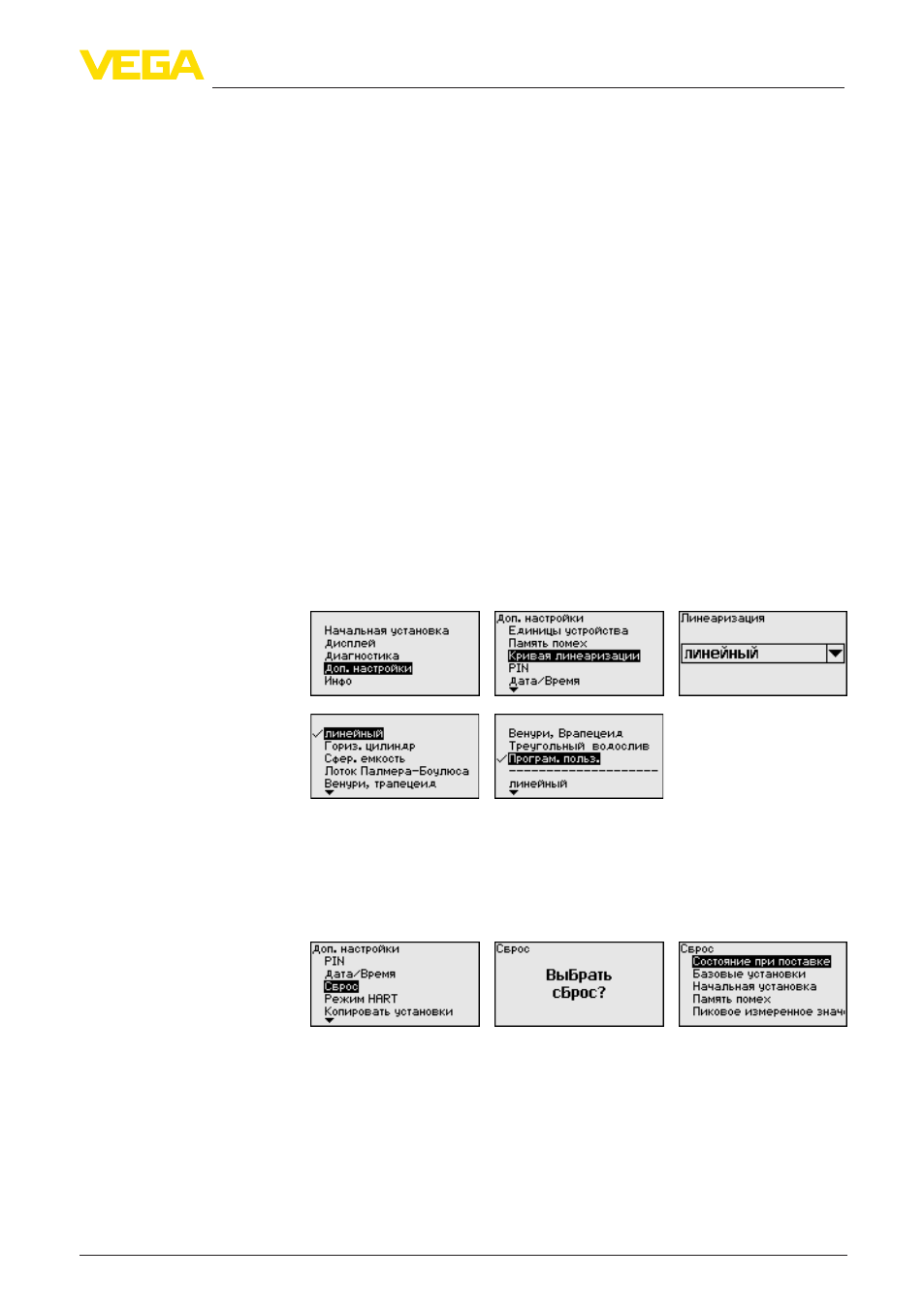

Опция "Удалить" позволяет полностью удалить уже существую-
щую память помех. Это имеет смысл, если уже существующая
память помех более не соответствует условиям измерения в
емкости.
Через меню "Расширить" можно расширить уже созданную па-
мять помех. Это имеет смысл, если память помех была создана
при слишком высоком уровне и могли быть сохранены не все
ложные эхосигналы. При выборе опции "Расширить" будет по-
казано расстояние до поверхности продукта для уже созданной
памяти помех. Теперь можно изменить это значение и расши-
рить память помех до этого диапазона.
Линеаризация необходима в том случае, когда требуется инди-
кация или вывод измеренных значений в единицах объема, а
объем емкости изменяется нелинейно по отношению к уровню
ее заполнения, например когда емкость горизонтальная цилин-
дрическая или сферическая. Для таких типов емкостей заданы
кривые линеаризации, представляющие отношение между уров-
нем заполнения в процентах и объемом емкости. При активиро-
вании соответствующей кривой линеаризации на дисплей выво-
дятся правильные процентные значения объема. Для индикации
объема не в процентах, а, например, в литрах или килограммах,
можно дополнительно в меню "Дисплей" задать пересчет.
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Посредством сброса сбрасываются определенные выполненные
пользователем установки параметров.
Имеются следующие функции сброса:
Состояние при поставке: Восстановление исходных установок
параметров при поставке с завода, включая выполненные по
заказу установки. Созданная память помех, программируемая
пользователем кривая линеаризации, а также память измерен-
ных значений будут удалены.
Базовые установки: Сброс установок параметров, включая
специальные и лабораторные параметры, до значений по умол-
Доп. настройки/Кривая
линеаризации
Доп. настройки - Сброс
