L
0
-3 mm (-0.118 ")
3 mm (0.118 ")
-50 mm (1.969 ")
5 mm (0.197 ")
0,15 m (5.906 " )
0,03 m (1.181 " ) 0,02 m
(0.787 ")
1

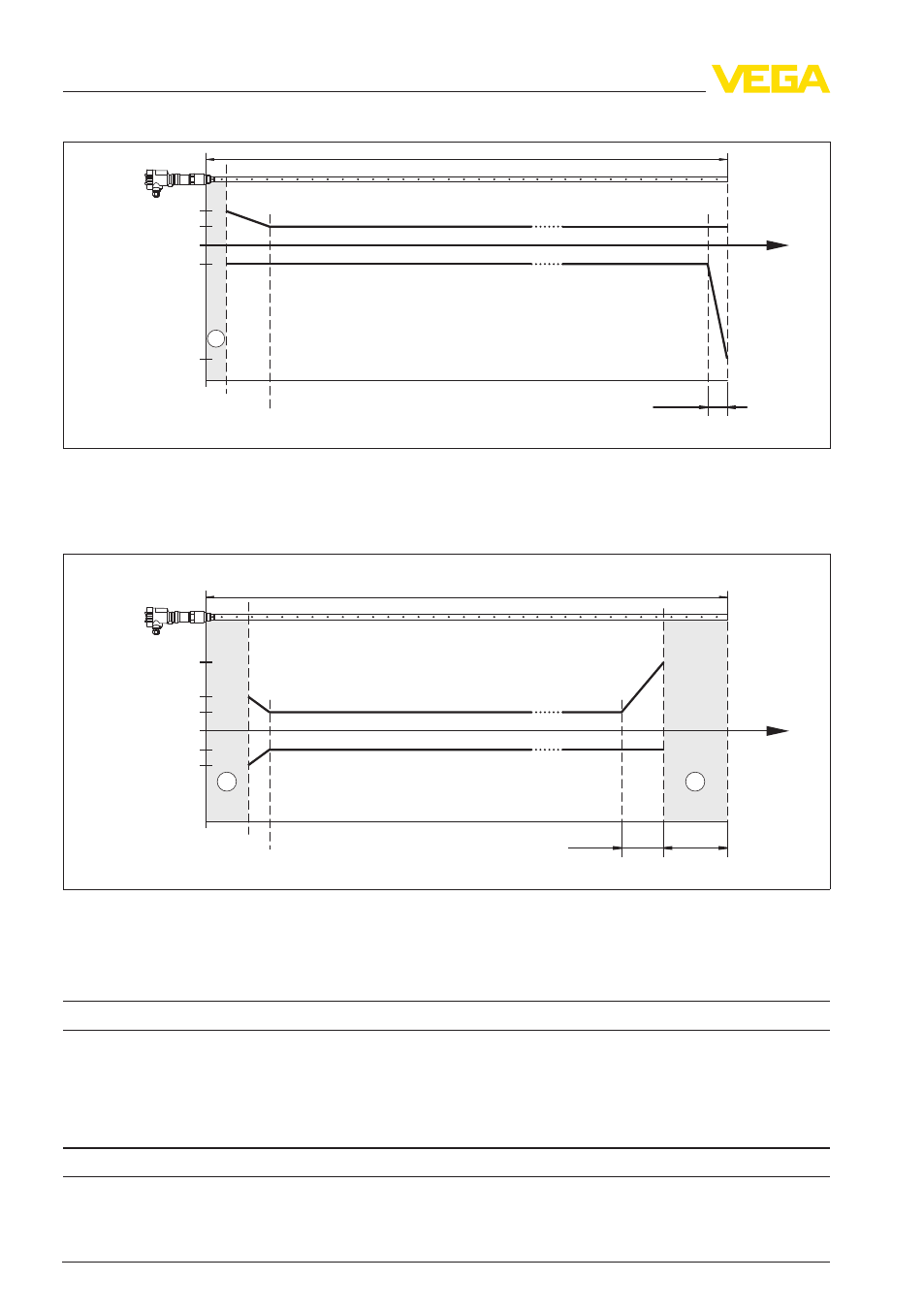

Рис. 24: Погрешность измерения VEGAFLEX 66 в коаксиальном исполнении (продукт - вода)
1 Мертвая зона - в этой зоне измерение невозможно
L Длина зонда
L
0
-3 mm (-0.118 ")
3 mm (0.118 ")
10 mm (0.394 ")
5 mm (0.197 ")
-5 mm (-0.197 ")
0,15 m (5.906 " )
0,1 m (3.937 " ) 0,15 m
(5.906 ")
0,1 m
(3.937 ")
1 1
Рис. 25: Погрешность измерения VEGAFLEX 66 в коаксиальном исполнении (продукт - масло)
1 Мертвая зона - в этой зоне измерение невозможно
L Длина зонда
Влияние температуры окружающей среды на электронику датчика
Температурный дрейф 0,03 %/10 K относительно max. диапазона
измерения или max. 0,3 %
Температурный дрейф - цифровой выход 3 мм/10 K относительно max. диапазона изме-
рения или max. 10 мм
Условия окружающей среды
Температура окружающей среды, хране-
ния и транспортировки -40 … +80 °C (-40 … +176 °F)
52 VEGAFLEX 66 • Profibus PA
