VEGA VEGAFLEX 66 (-20…+250°C) Profibus PA - Инструкция (Страница 21)

1
3
2
Display
1 2 5 6 7 8
I²C

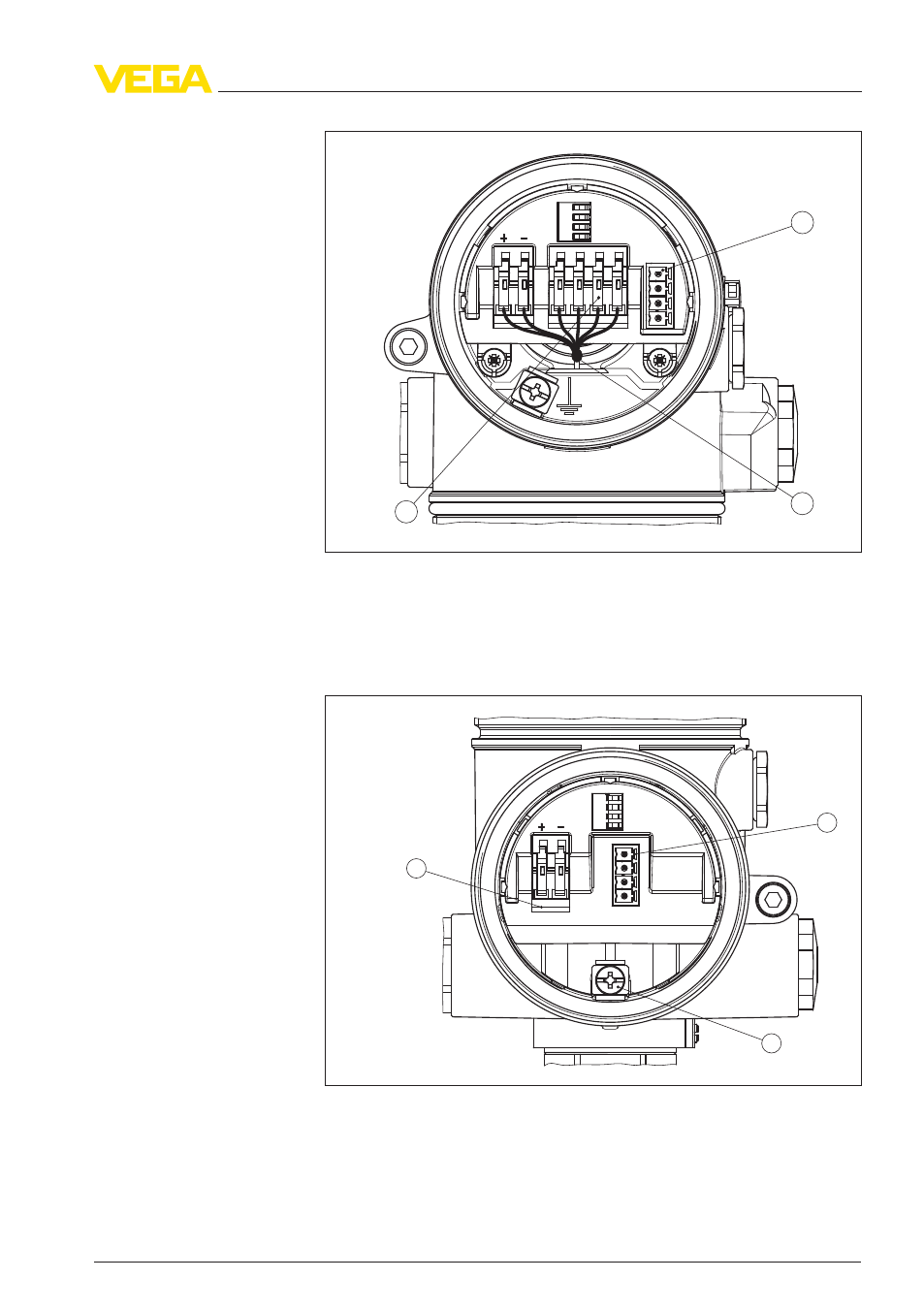

Рис. 10: Отсек электроники в двухкамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
3
1
2
Display
1 2 I²C
Рис. 11: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
VEGAFLEX 66 • Profibus PA 21
5 Подключение к источнику питания
34171
-
RU
-110221
