L
0
-3 mm
(-0.118
")
3 mm
(0.118
")
15 mm
(0.591
"
)
-15 mm
(-0.591
")
0,25 m
(9.843
"
)
0,08 m
(3.149
"
)
0,25 m
(9.843
")
1

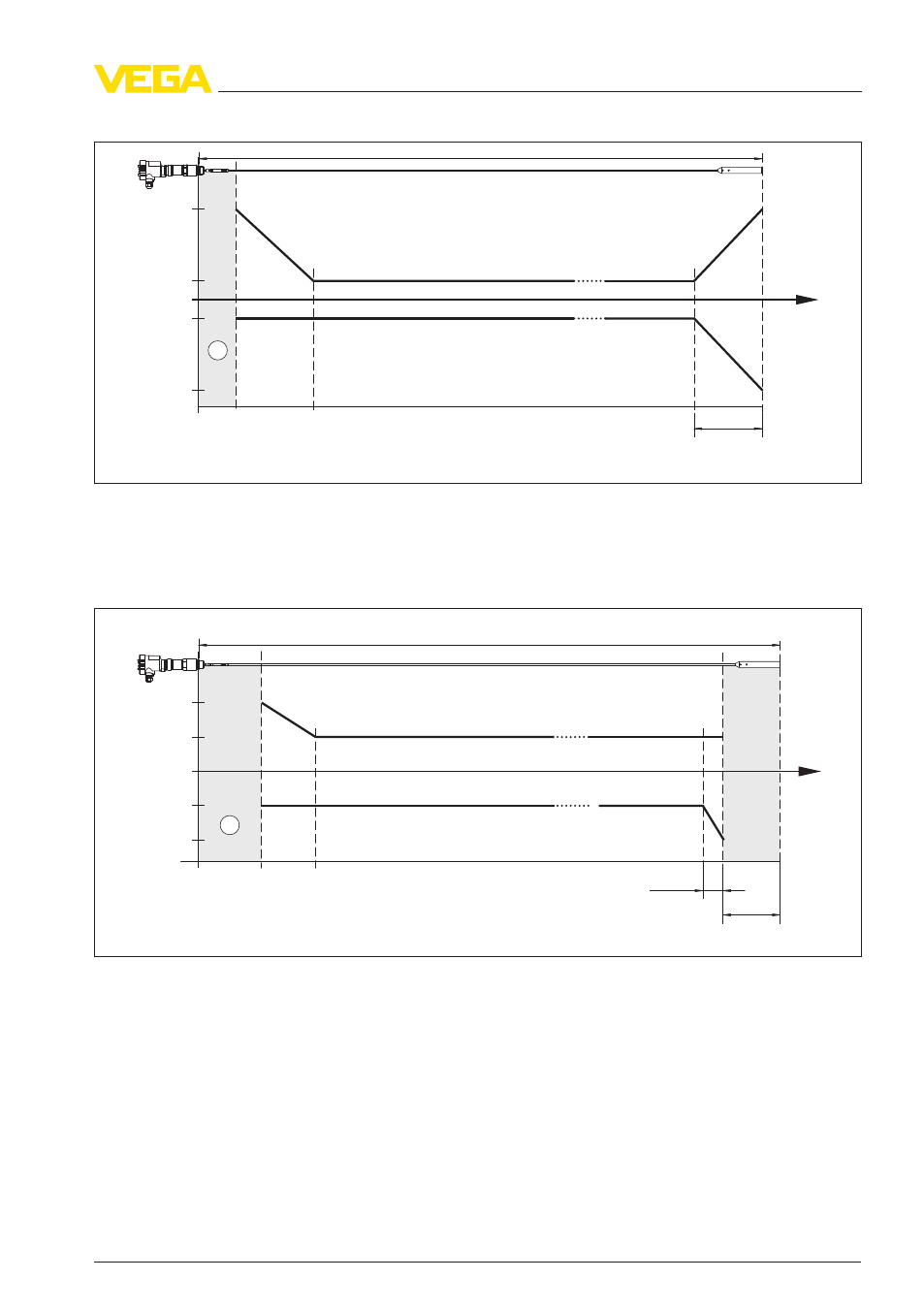

Рис. 22: Погрешность измерения VEGAFLEX 66 в тросовом исполнении, длина зонда L < 20 м (продукт -
вода)
1
Мертвая зона - в этой зоне измерение невозможно
L
Длина зонда
L
5 mm
(0.197
")
0
-5 mm
(-0.197
")
10 mm
(0.394
"
)
-10 mm
(-0.394
")
0,2 m
(7.874
")
0,15 m
(5.906
"
)
1
0,25 m
(9.843
")
0,05 m
(1.969
")
Рис. 23: Погрешность измерения VEGAFLEX 66 в тросовом исполнении, длина зонда L < 20 м (продукт -
масло)
1
Мертвая зона - в этой зоне измерение невозможно
L
Длина зонда
VEGAFLEX
66 • Profibus PA
51
10 Приложение
34171
-
RU
-110221
