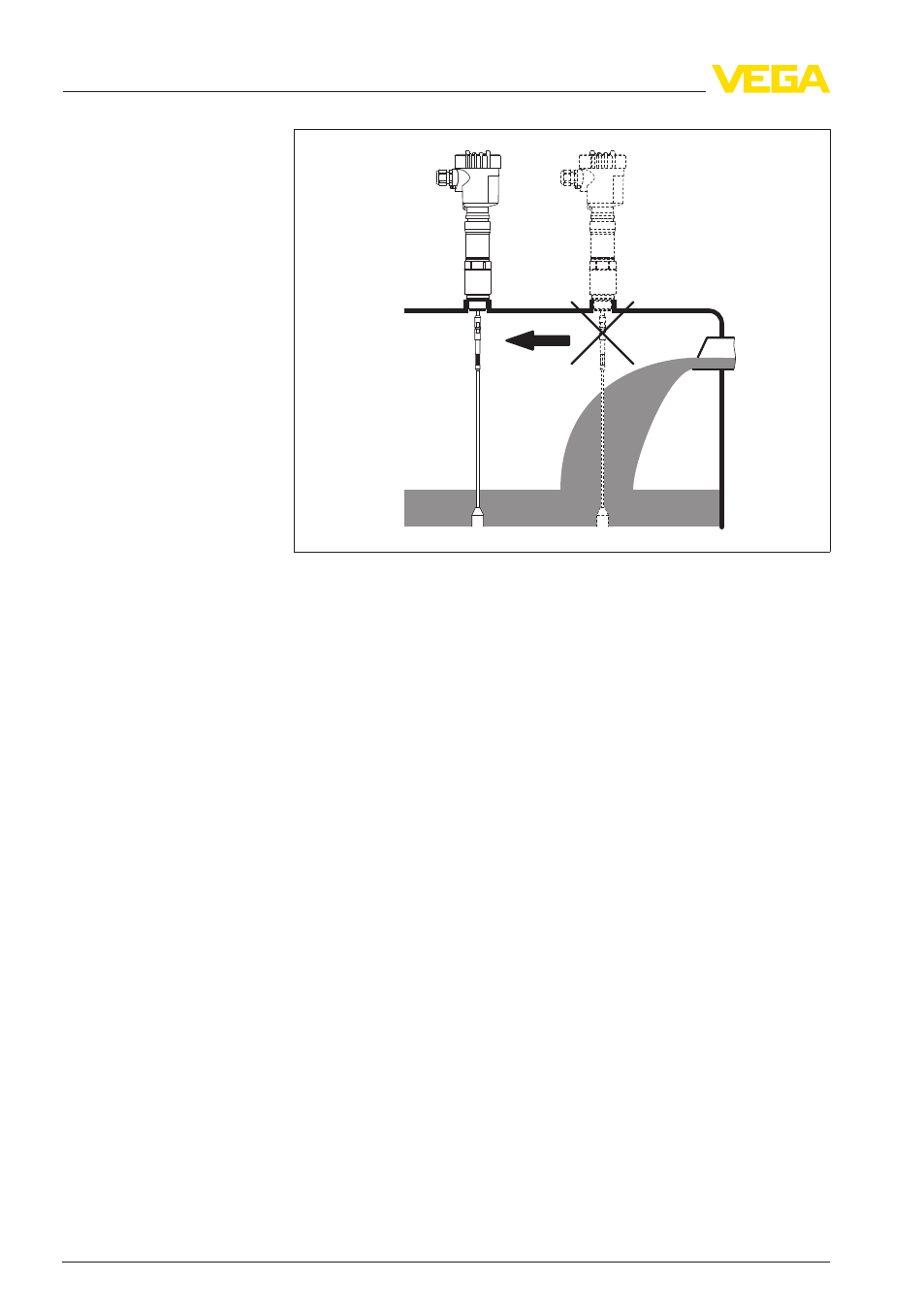

Рис. 4: Боковая нагрузка
Сильные поперечные колебания или удары турбулентных по-
токов, возникающих вследствие работы мешалок или струи
продукта при заполнении, могут вызвать резонансную вибрацию
коаксиального зонда VEGAFLEX 66. Поэтому при длине коак-
сиального зонда более 1 м (3.281 in) рекомендуется зафиксиро-
вать его с помощью подходящей изолированной подпорки или
растяжки непосредственно над концом зонда.
В качестве опускной или выносной трубы обычно применяется
металлическая труба диаметром 30 … 200 мм (1.18 … 7.87 дюйм).
Технически такая труба и установленный в ней зонд датчика
образуют коаксиальный зонд. При этом имеющиеся в опускной
трубе отверстия для лучшего перемешивания измеряемого
продукта, а также боковые присоединительные патрубки вы-
носной трубы не оказывают никакого влияния на измерение.
Приборы можно монтировать на трубах до DN 200.
Максимальная температура при этом составляет 250 °C (482 °F).
При монтаже VEGAFLEX 66 в опускной или выносной трубе
необходимо исключить касание зонда о стенку трубы. По заказу
поставляются центрирующие звездочки для фиксации зонда
прибора по центру трубы.
В зависимости от диаметра и длины трубы можно использовать
одну или несколько таких центрирующих звездочек. При монта-
же тросовых зондов в трубе исключить касание с трубой можно
также посредством анкерования троса.
Опускная или вынос-
ная труба
