VEGA VEGAFLEX 67 (-200…+400°C) 4 … 20 mA_HART two-wire - Инструкция (Страница 57)

L
0
-15 mm (-0.591 " )
-10 mm (-0.394 ")
10 mm (0.394 ")
25 mm (0.984 " )
0,2 m
(7.874 ")
0,15 m
(5.906 " )
0,2 m
(7.874 ")
0,1 m
(3.937 ")
1 1

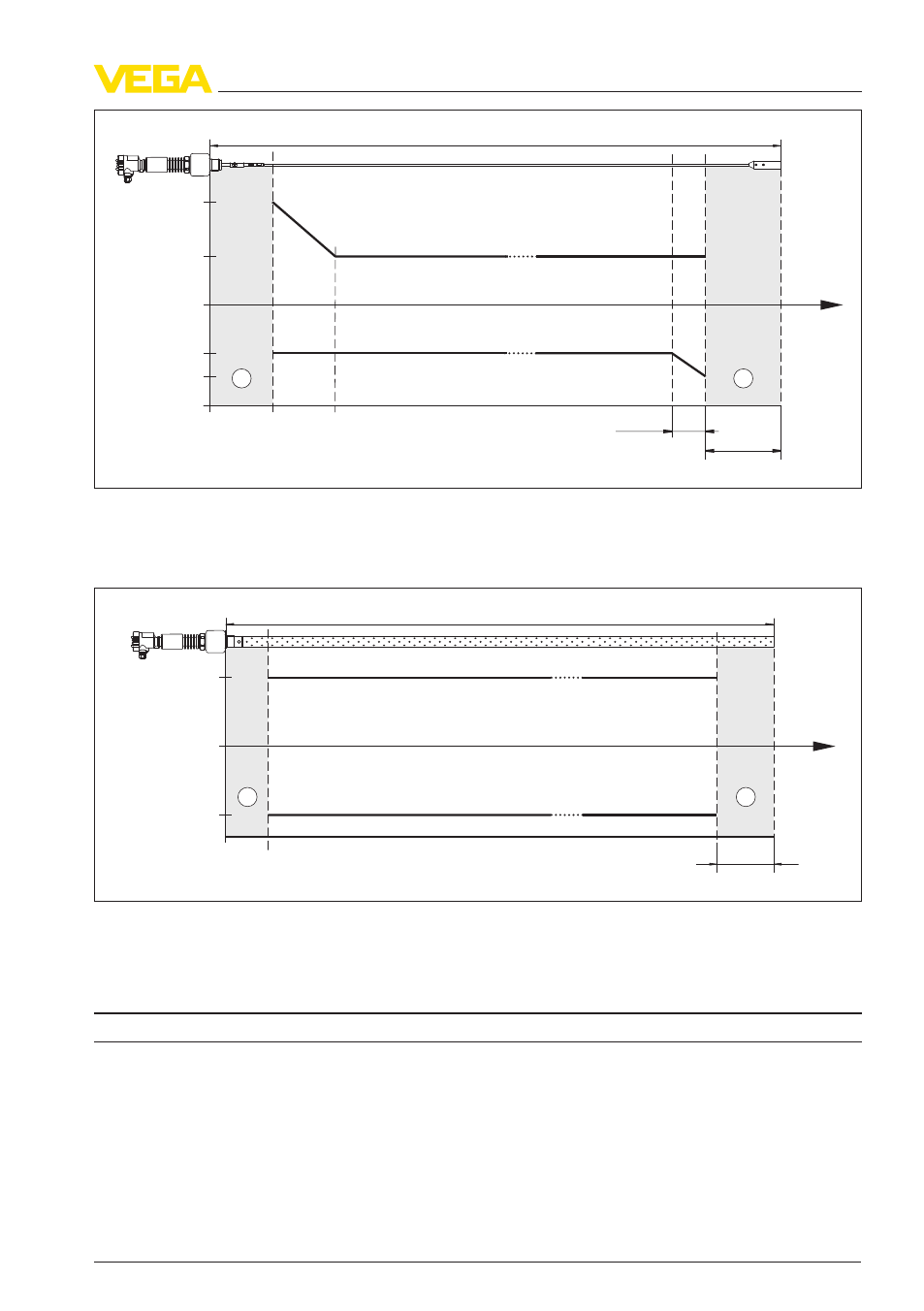

Рис. 27: Погрешность измерения VEGAFLEX 67 в тросовом исполнении
1 Мертвая зона - в этой зоне измерение невозможно
L Длина измерительного зонда
L
0
-10 mm (-0.394 ")
10 mm (0.394 ")
0,1 m (3.937 " ) 0,15 m
(1.968 ")
1 1
Рис. 28: Погрешность измерения VEGAFLEX 67 в коаксиальном исполнении
1 Мертвая зона - в этой зоне измерение невозможно
L Длина измерительного зонда
Влияние температуры окружающей среды на электронику датчика
Температурный дрейф 0,03 %/10 K относительно max. диапазона
измерения или max. 0,3 %
Температурный дрейф - цифровой выход 3 мм/10 K относительно max. диапазона изме-
рения или max. 10 мм
