1
1 2

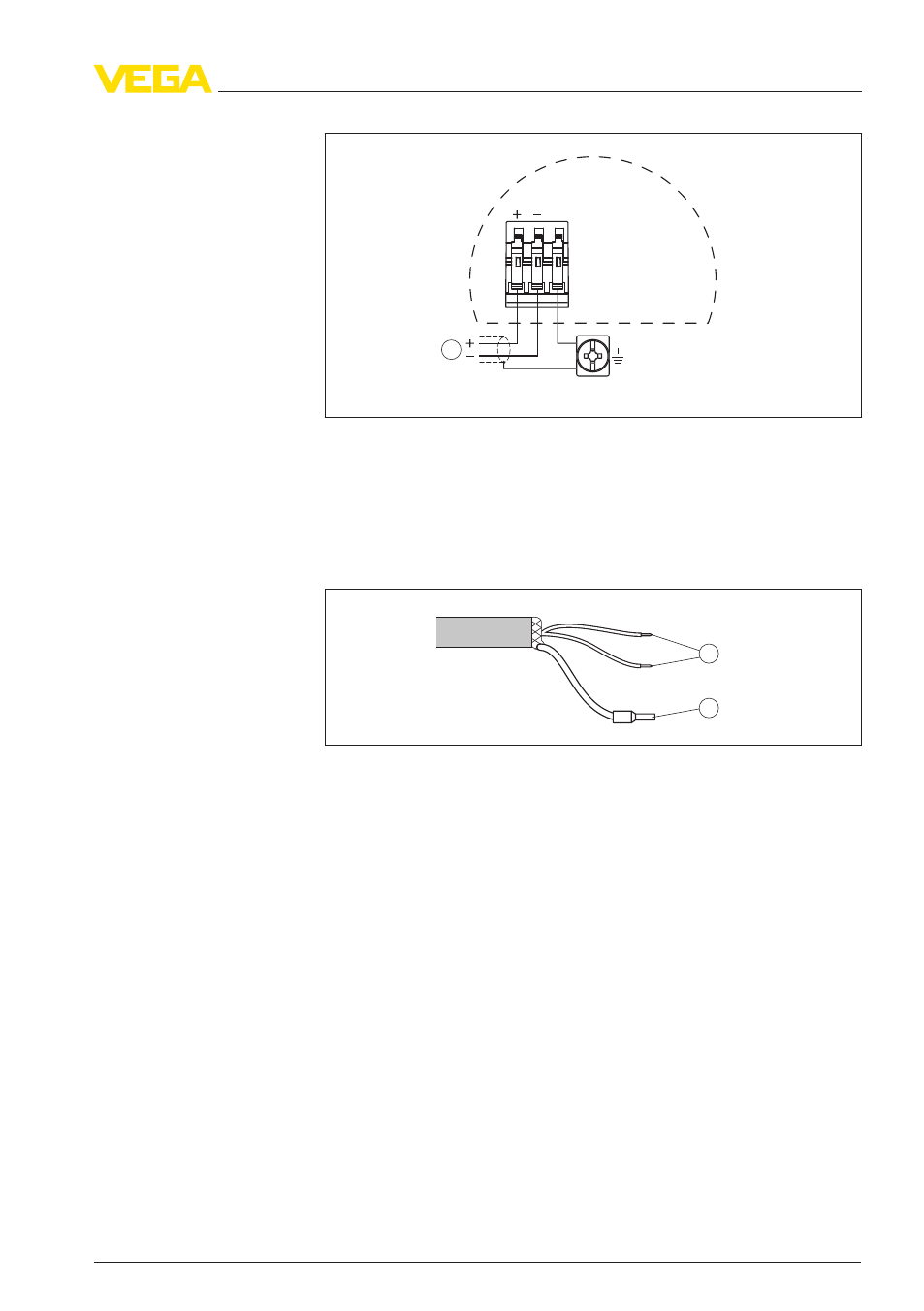

Рис. 15: Схема подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
5 .6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 16: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Схема подключения
Назначение проводов
соединительного кабе-
ля
VEGAFLEX 67 • 4 … 20 mA/HART - двухпроводный 25
5 Подключение к источнику питания
