Display
1 2 I2C

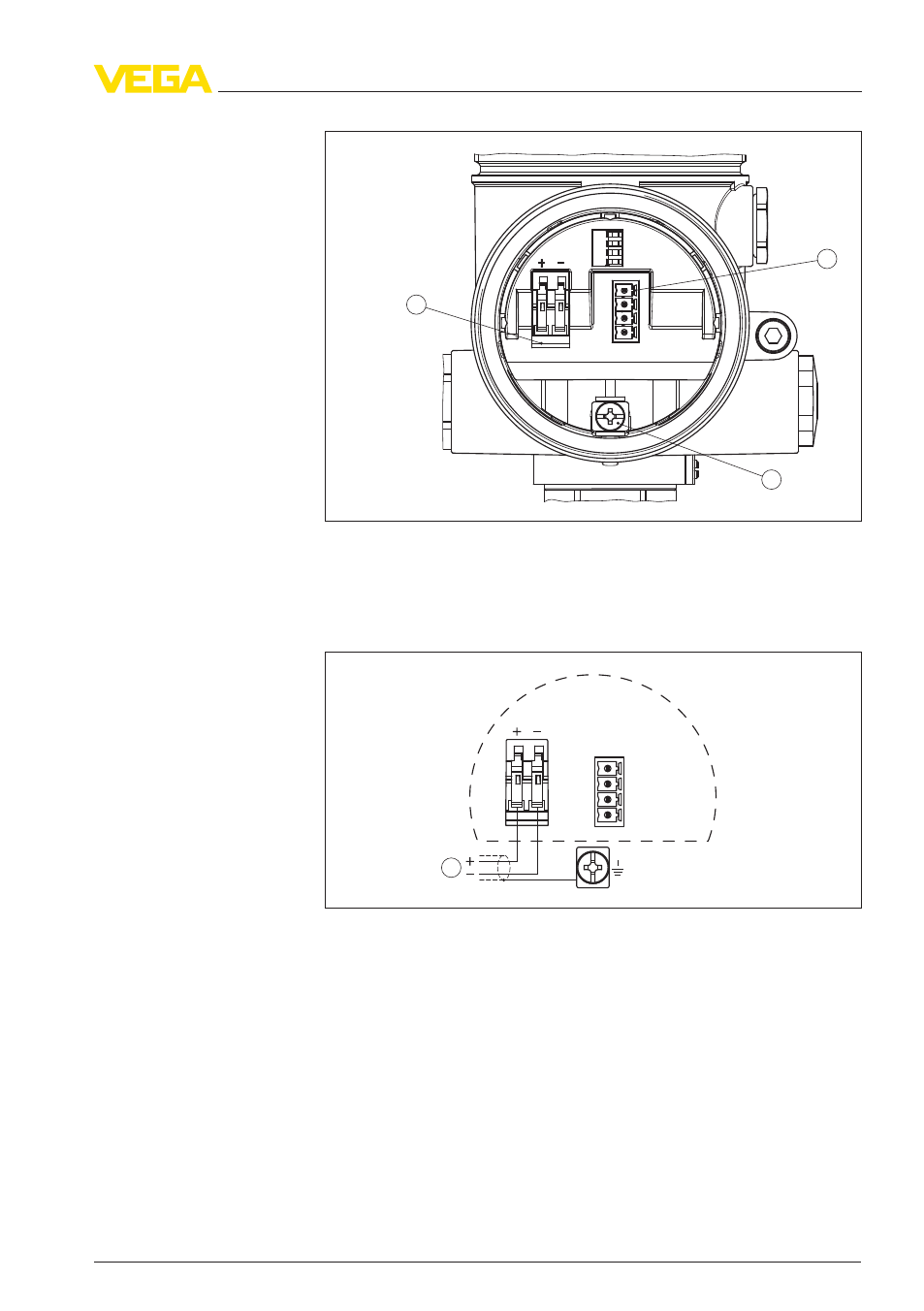

Рис. 11: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
I2C
1
1 2
Рис. 12: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
Отсек подключения
Схема подключения
VEGAFLEX 67 • 4 … 20 mA/HART - двухпроводный 23
5 Подключение к источнику питания
