5

.4

Схема подключения (двухкамерный
корпус)

Рисунки и схемы ниже действительны для приборов в исполнении
без взрывозащиты, а также для приборов в искробезопасном
исполнении (E

x ia). Схемы для исполнения Ex d даны в

следующем параграфе.

1

3

2

Display

1

2

5 6 7

8

I2C

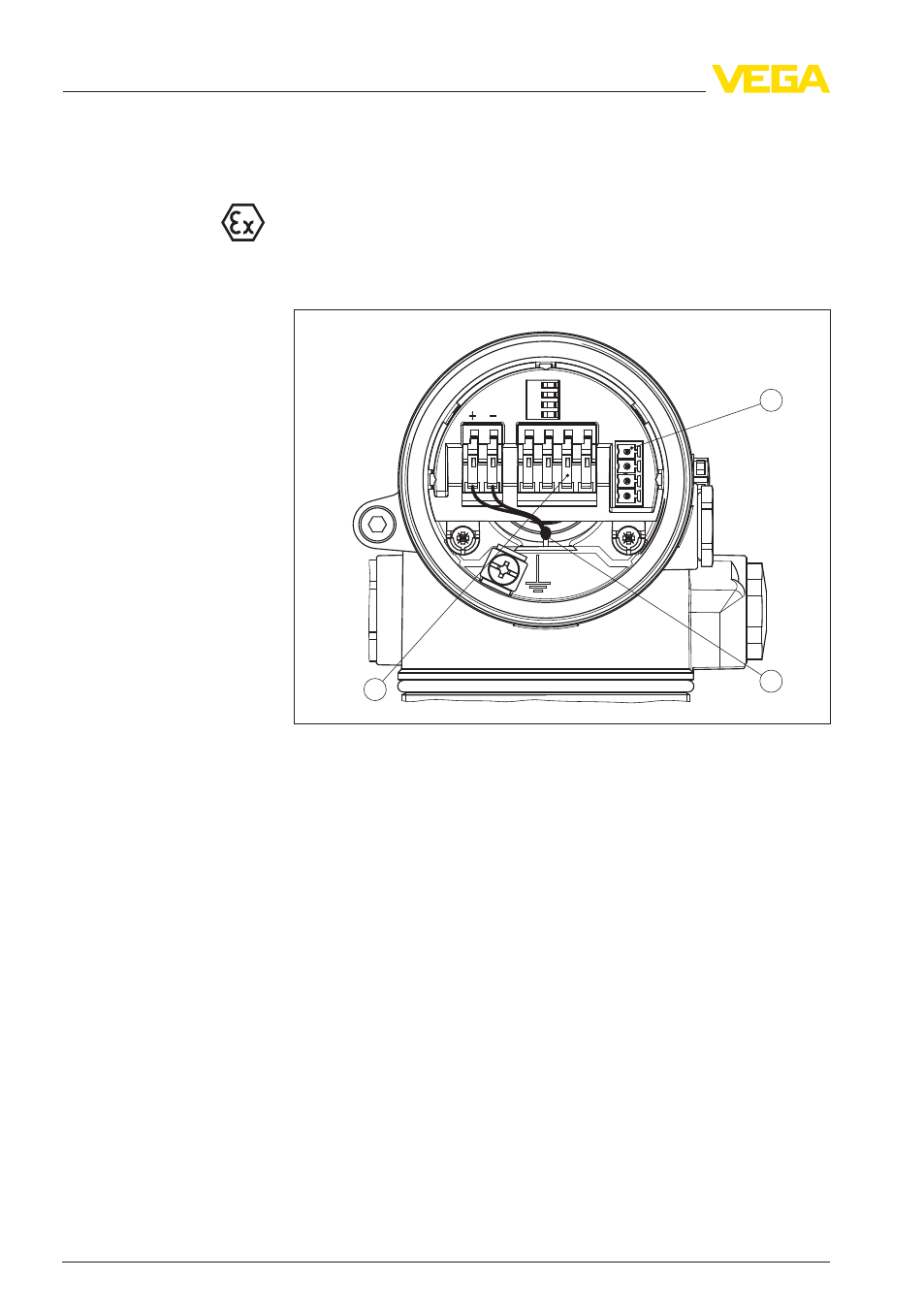

Рис. 10: Отсек электроники (двухкамерный корпус)

1

Разъем для VEGACONNECT (интерфейс I²C)

2

Внутренняя соединительная линия к отсеку подключения

3

Контакты для подключения VEGADIS 61

Отсек электроники

22

VEGAFLEX

67 • 4 … 20

mA/HART - двухпроводный

5 Подключение к источнику питания

32311

-RU

-120413
