Инструкция по эксплуатации VEGA VEGAFLEX 62 4 … 20 mA_HART four-wire
Страница 51
-
Точность отрезки стержня
<
1
mm (0.039 in)
-
Трос: ø 6 мм (0.236
in)
до 60 м (196.9
ft)
-
Точность отрезки троса
±
0,05 %
Боковая нагрузка на стержень:ø 16 мм
(0.63
in)
30 N
m (22 lbf ft)
Макс. растягивающая нагрузка на трос:
ø
6 мм (0.236
in)
30 KN (6745
lbf)
Резьба в натяжном грузе (тросовое ис-
полнение)
M
12
Входная величина
Измеряемая величина
Уровень жидкостей и сыпучих продуктов
Минимальная диэлектрическая постоян-
ная продукта
ε
r
>
1,6
2
4
5
3
1
2
4
5
3
1

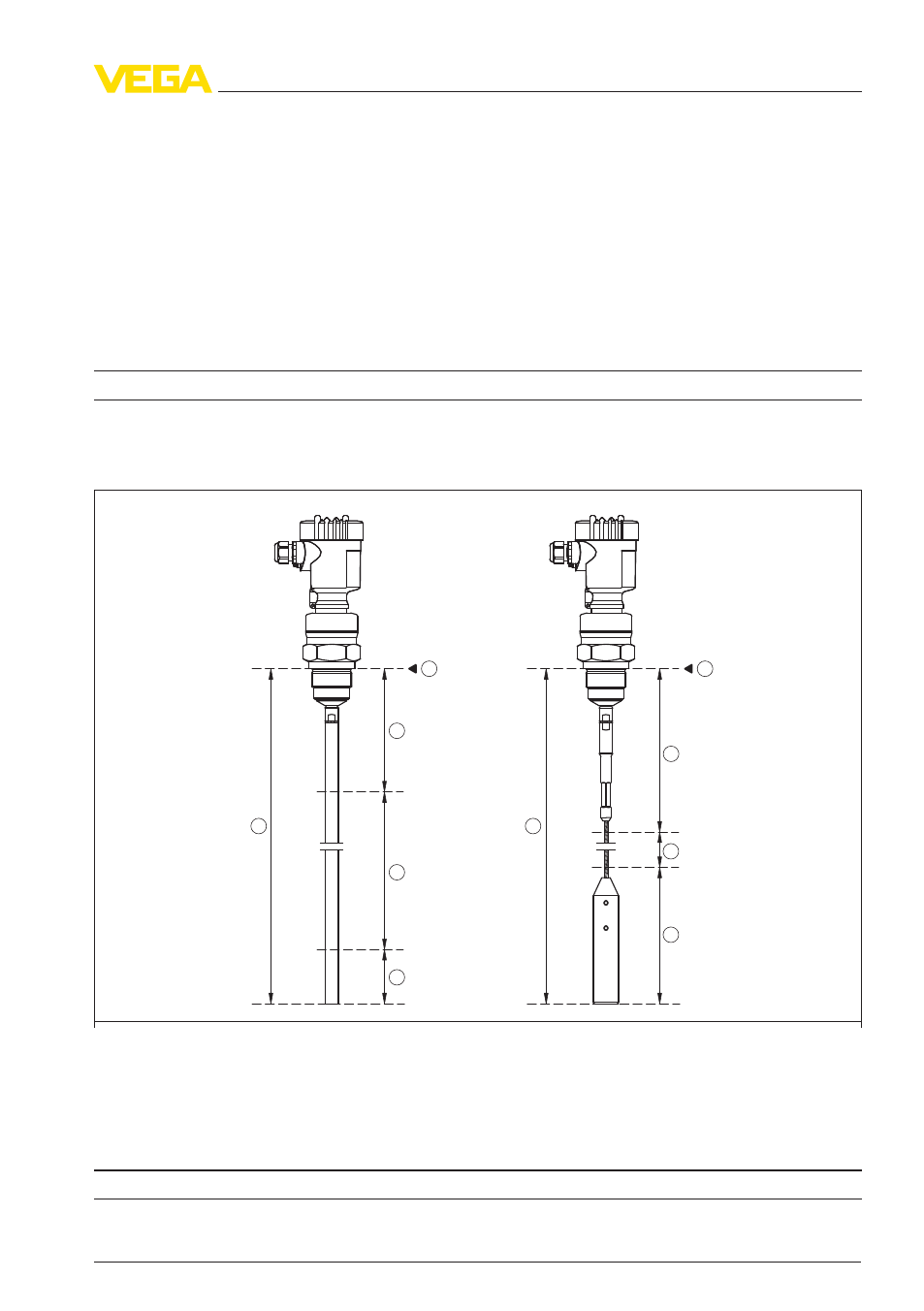

Рис. 23: Диапазон измерения VEGAFLEX 62
1
Базовая плоскость
2
Длина измерительного зонда L
3
Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4
Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5
Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выходной сигнал
4 … 20
mA/HART (активный)
VEGAFLEX
62 • 4 … 20
mA/HART - четырехпроводный
51
10 Приложение
31838
-
RU
-110221
