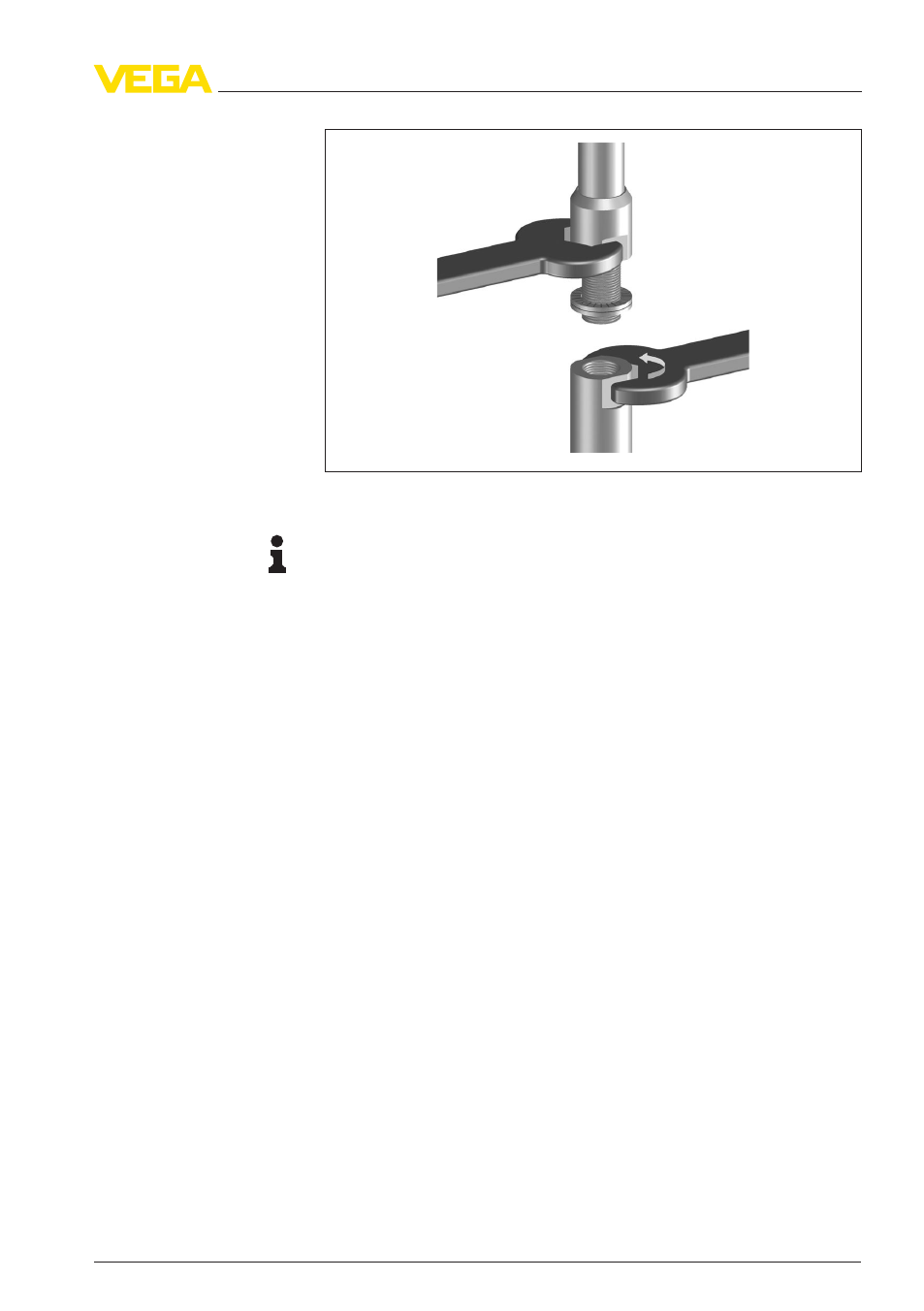

Рис. 21: Seil bzw. Stab wechseln
Информация:
H
alten Sie das angegebene Drehmoment ein, damit die maximale
Z ugfestigkeit der Verbindung erhalten bleibt.
D as Seil bzw. der Stab der Messsonde können beliebig gekürzt
werden.
1 S eil: die drei Gewindestifte am Straffgewicht (Innensechskant 4)
lösen
2 S eil: Gewindestifte herausdrehen
3 S eil: Seil aus dem Straffgewicht herausziehen
4 S eil/Stab mit Trennscheibe oder Metallsäge am unteren Ende
ablängen. Dabei auf die korrekte Länge achten
5 S eil: das Seil ca. 65 mm (2.4 in) in das Straffgewicht
hineinschieben
6 S eil: Seil mit den drei Gewindestiften fixieren, Anzugsmoment
20 N m (14.75 lbf in)
7 N eue Messsondenlänge eingeben und danach Abgleich erneut
durchführen (siehe dazu "Inbetriebnahmeschritte, Min.-Abgleich
durchführen - Max.-Abgleich durchführen").
Seil/Stab kürzen
VEGAFLEX 62 • 4 … 20 mA/HART - четырехпроводный 45
8 Обслуживание и устранение неисправностей
31838
-
RU
-110221
