11 Соединительный кабель для подачи питания подключить
таким же способом согласно схеме подключения, дополни-
тельно соединить защитный провод с внутренней клеммой
заземления.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

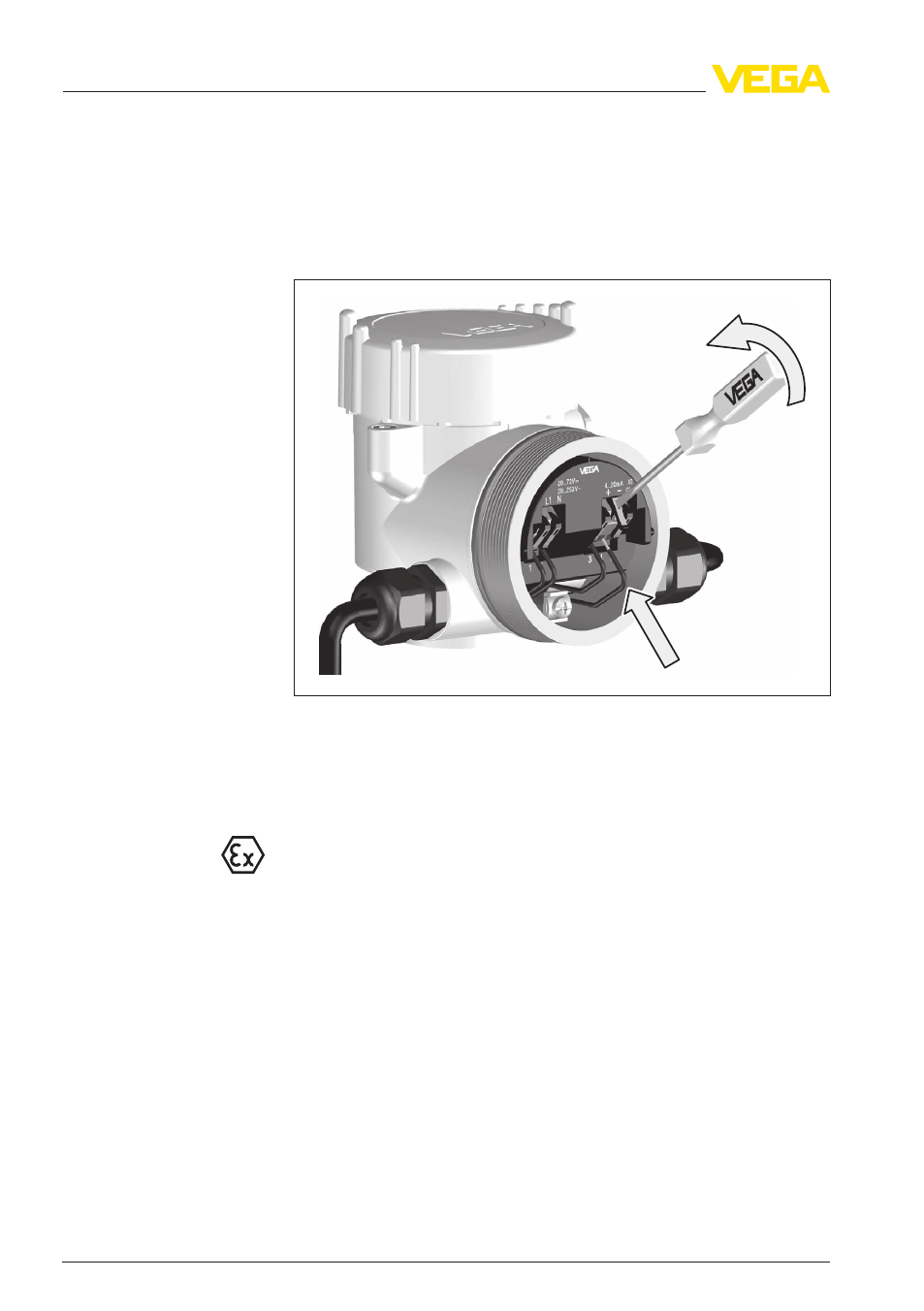

Рис. 12: Подключение: шаги 5 и 6
5
.3
Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для исполнения E
x-d.
22
VEGAFLEX
62 • 4 … 20
mA/HART - четырехпроводный
5 Подключение к источнику питания
31838
-RU
-110221
