1
3
2
Display
1
2
5 6 7 8
I²C

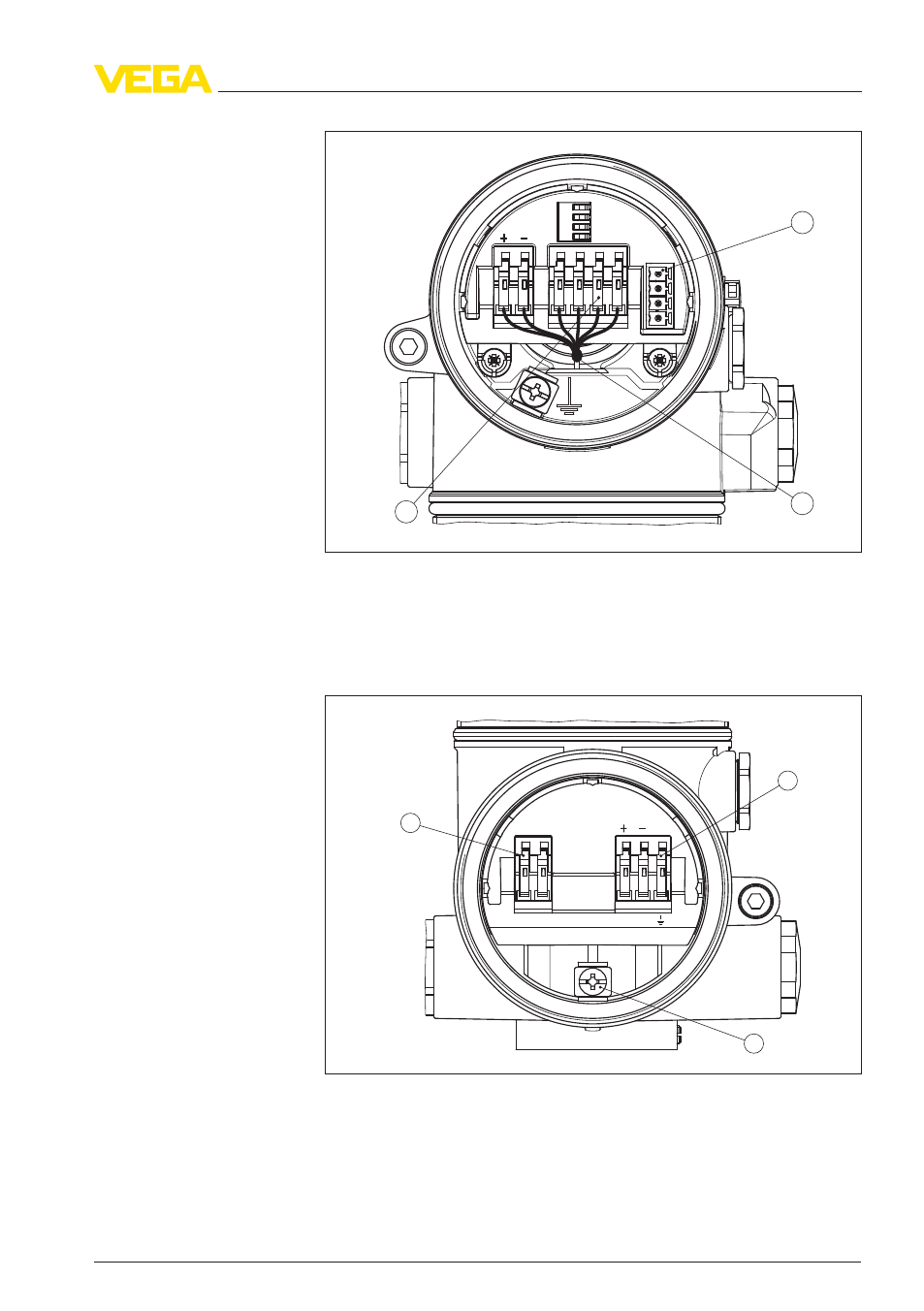

Рис. 13: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутренняя соединительная линия к отсеку подключения
3
Контакты для подключения VEGADIS 61
3
1
2
3
4
1
2
L 1 N
4... 20mA
I S
GND
Рис. 14: Отсек подключения в двухкамерном корпусе
1
Контакты для выхода сигнала
2
Клемма заземления для подключения защитного провода и экрана
3
Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
VEGAFLEX
62 • 4 … 20
mA/HART - четырехпроводный
23
5 Подключение к источнику питания
31838
-
RU
-110221
