Боковая нагрузка на трубку: ø 21,3 мм
60 N
m (44 lbf ft)
Входная величина
Измеряемая величина
Уровень жидкостей
Минимальная диэлектрическая прони-
цаемость продукта
ε
r
>
1,4
2
4
5
3
1
2
4
5
3
1

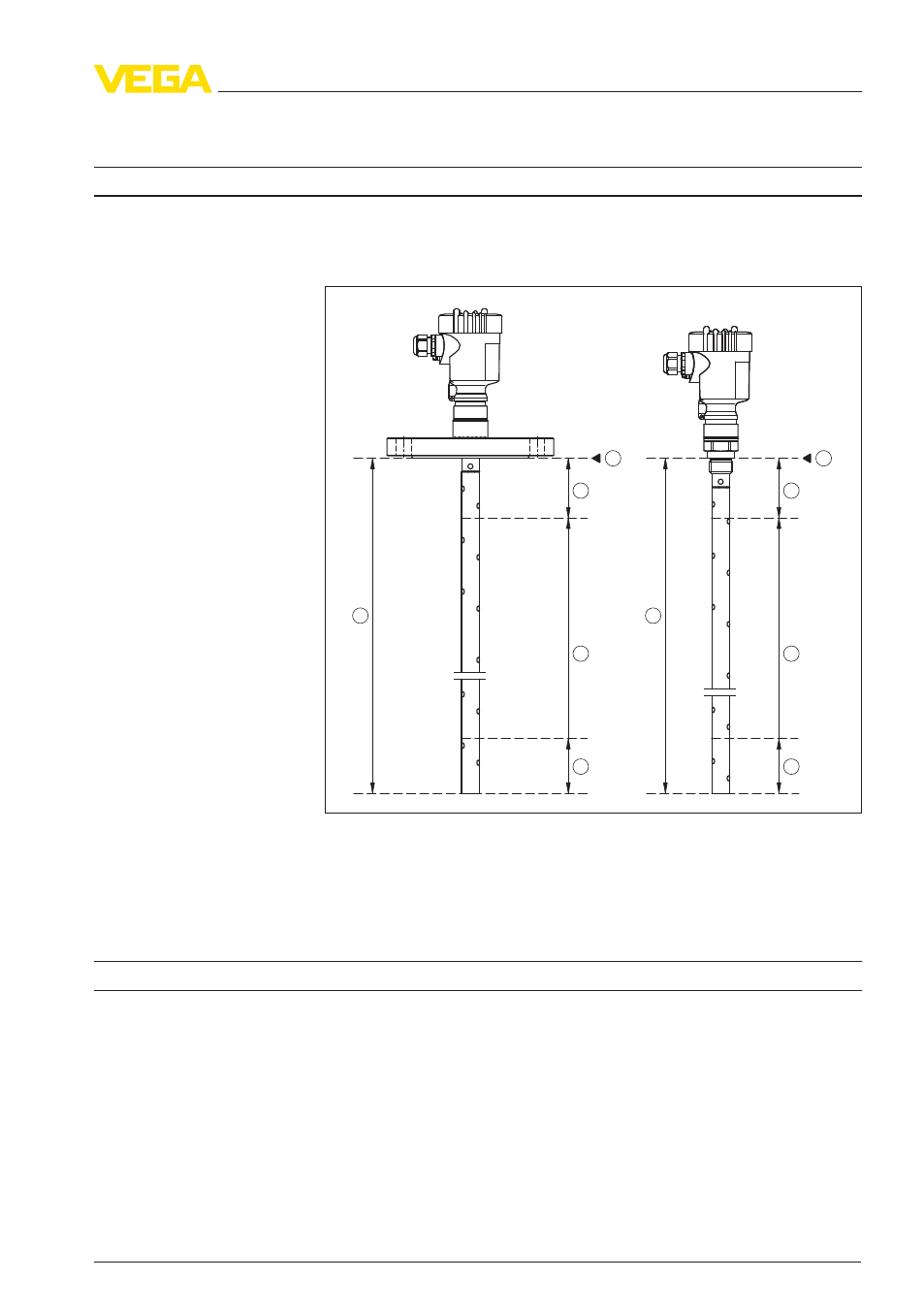

Рис. 20: Диапазон измерения VEGAFLEX 65
1
Базовая плоскость
2
Длина измерительного зонда L
3
Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4
Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5
Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выходной сигнал
4 … 20
mA/HART
Время цикла
min. 1 сек. (в зависимости от установки пара-
метров)
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый)
Значение
mA не изменяется ; 20,5 mA; 22 mA;
<
3,6
mA (устанавливаемый)
Макс. выходной ток
22
mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
VEGAFLEX
65 • 4 … 20
mA/HART - двухпроводный
