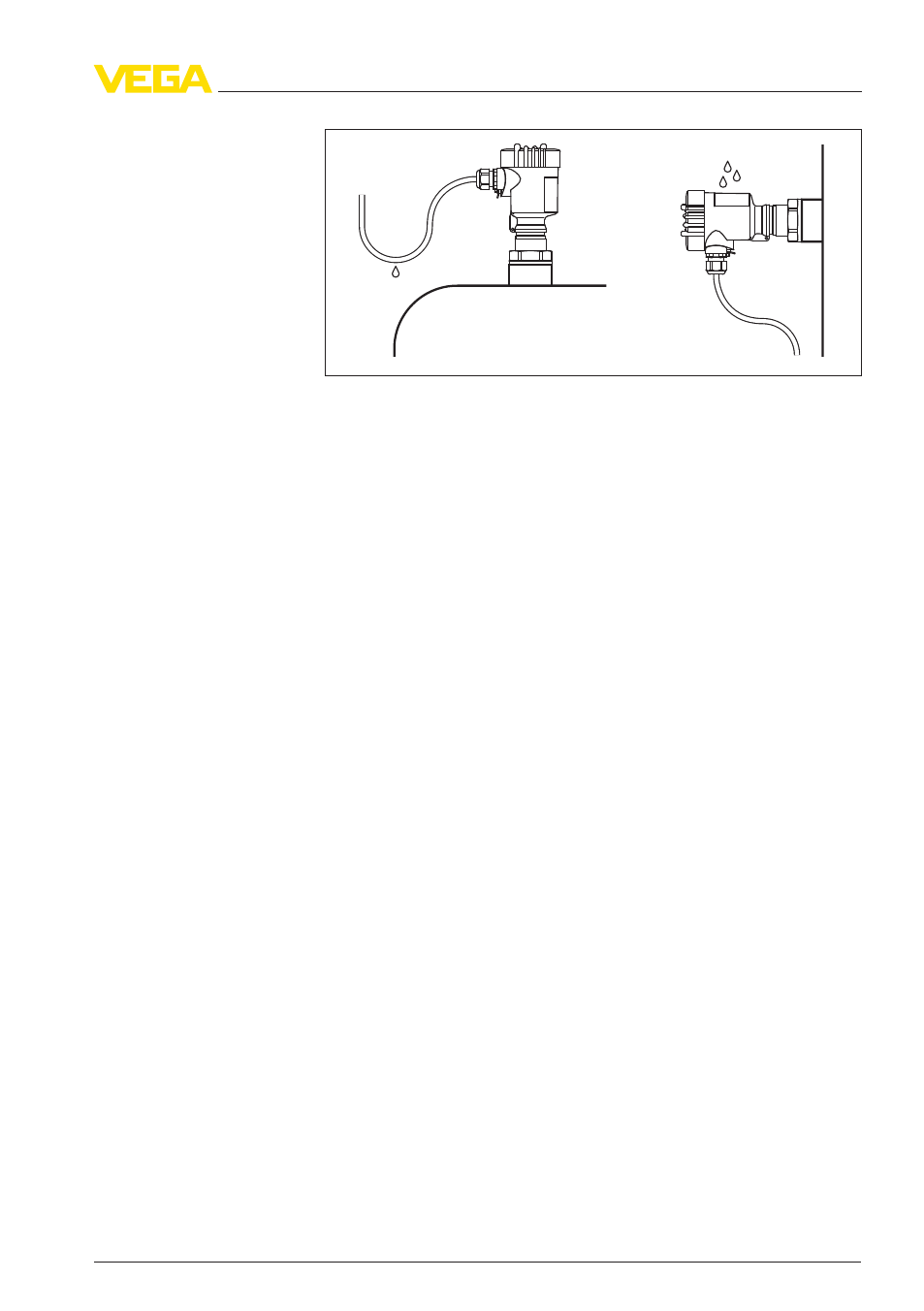

Рис. 2: Меры против попадания влаги

Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной резь-
бы.

Следует учитывать, что существует некоторое минимальное
расстояние под базовой плоскостью датчика, а также в конце
зонда, где измерение невозможно. Эти минимальные расстояния
для разных исполнений прибора см. в п. "Технические данные" в
"

Приложении". Следует также учитывать, что заводская уста-

новка диапазона измерения выполнена относительно измерения
на воде.

На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.

Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.

4

.2

Указания по монтажу

VEGAFLEX

65 следует монтировать так, чтобы во время работы

измерительный зонд не касался стенок емкости или конструкций
в ней.

Диапазон измерения

Давление

Монтажное положение

VEGAFLEX

65 • 4 … 20

mA/HART - двухпроводный

11

4 Монтаж

31845

-

RU

-120413
