5 .2 Порядок подключения
Выполнить следующее:
1 Отвинтить крышку корпуса.
2 Снять модуль индикации и настройки, если он установлен,
повернув его влево.
3 Ослабить гайку кабельного ввода.
4 Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5 Вставить кабель в датчик через кабельный ввод.
6 Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
7 Провода вставить в открытые контакты в соответствии со
схемой подключения.

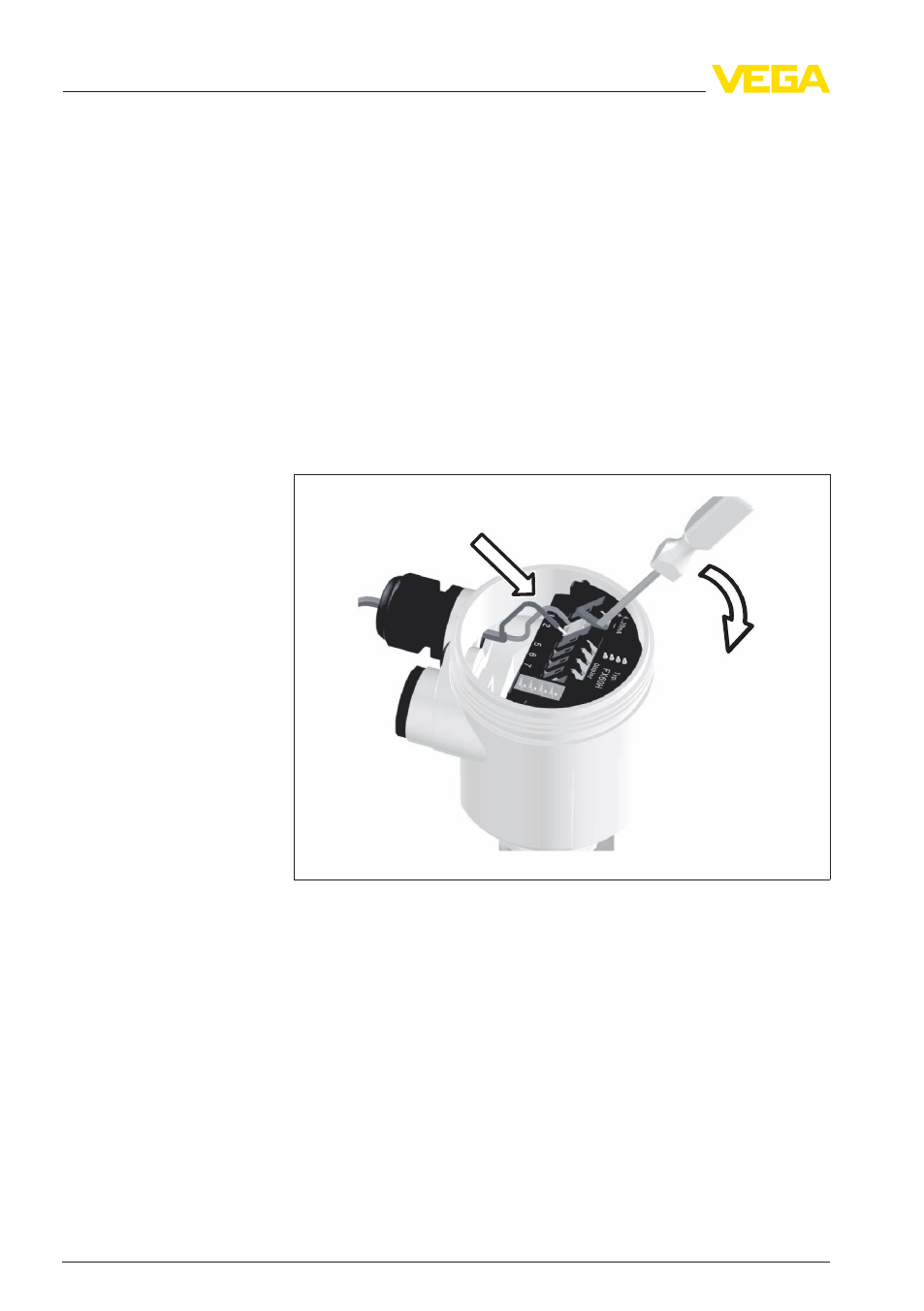

Рис. 5: Подключение к источнику питания: шаги 6 и 7
8 Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
11 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.
