5 .3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для исполнения E
x-ia.
I²C
Display
1 2 5 6 7 8
3
4
1
2

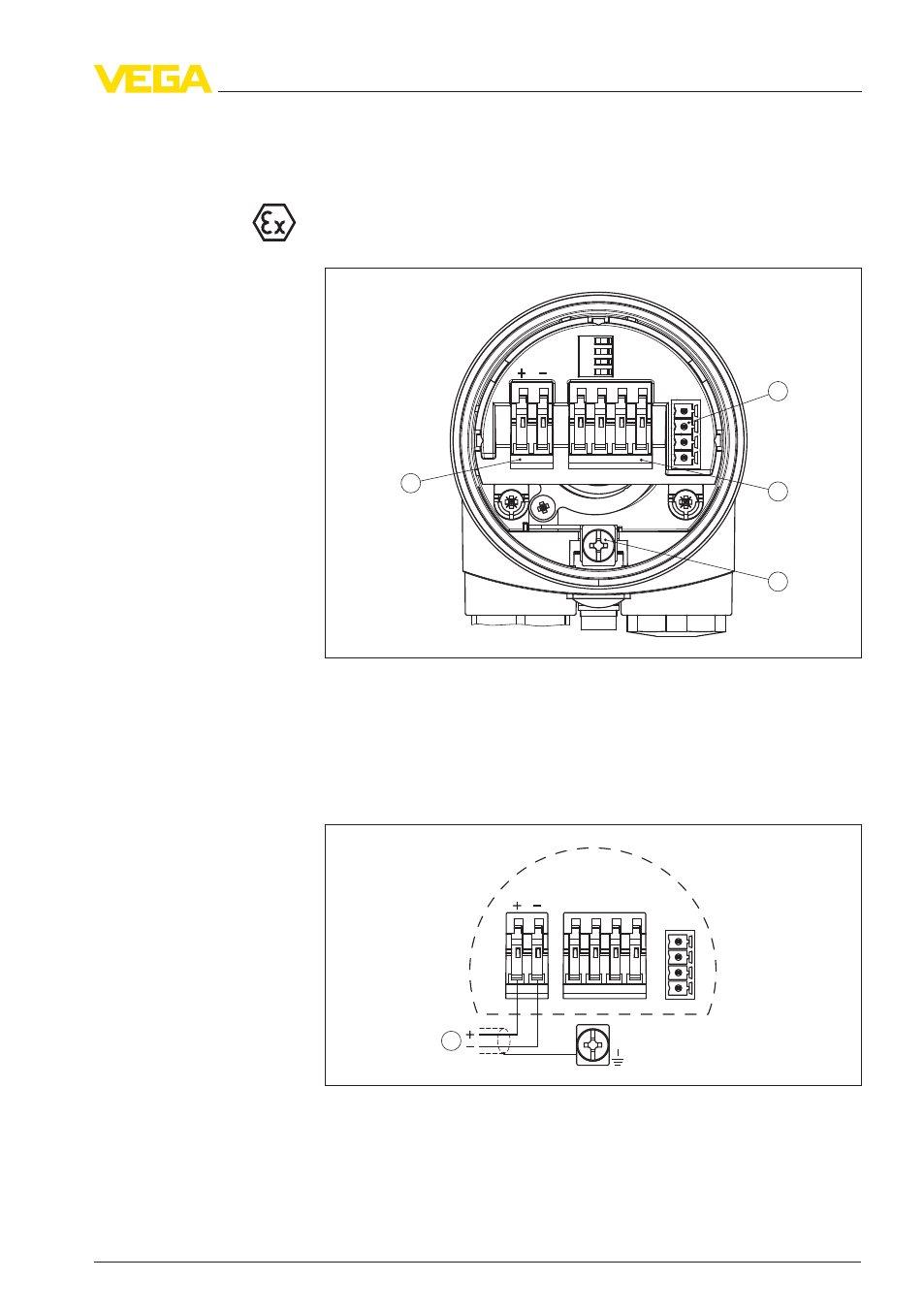

Рис. 6: Отсек электроники и подключения - однокамерный корпус
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Пружинные контакты для источника питания
I2C
Display
1
1 2 5 6 7 8
Рис. 7: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
Отсек электроники и
подключения
Схема подключения
VEGAFLEX 65 • 4 … 20 mA/HART - двухпроводный 17
