Инструкция по эксплуатации VEGA VEGABAR 63 Foundation Fieldbus
Страница 56
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

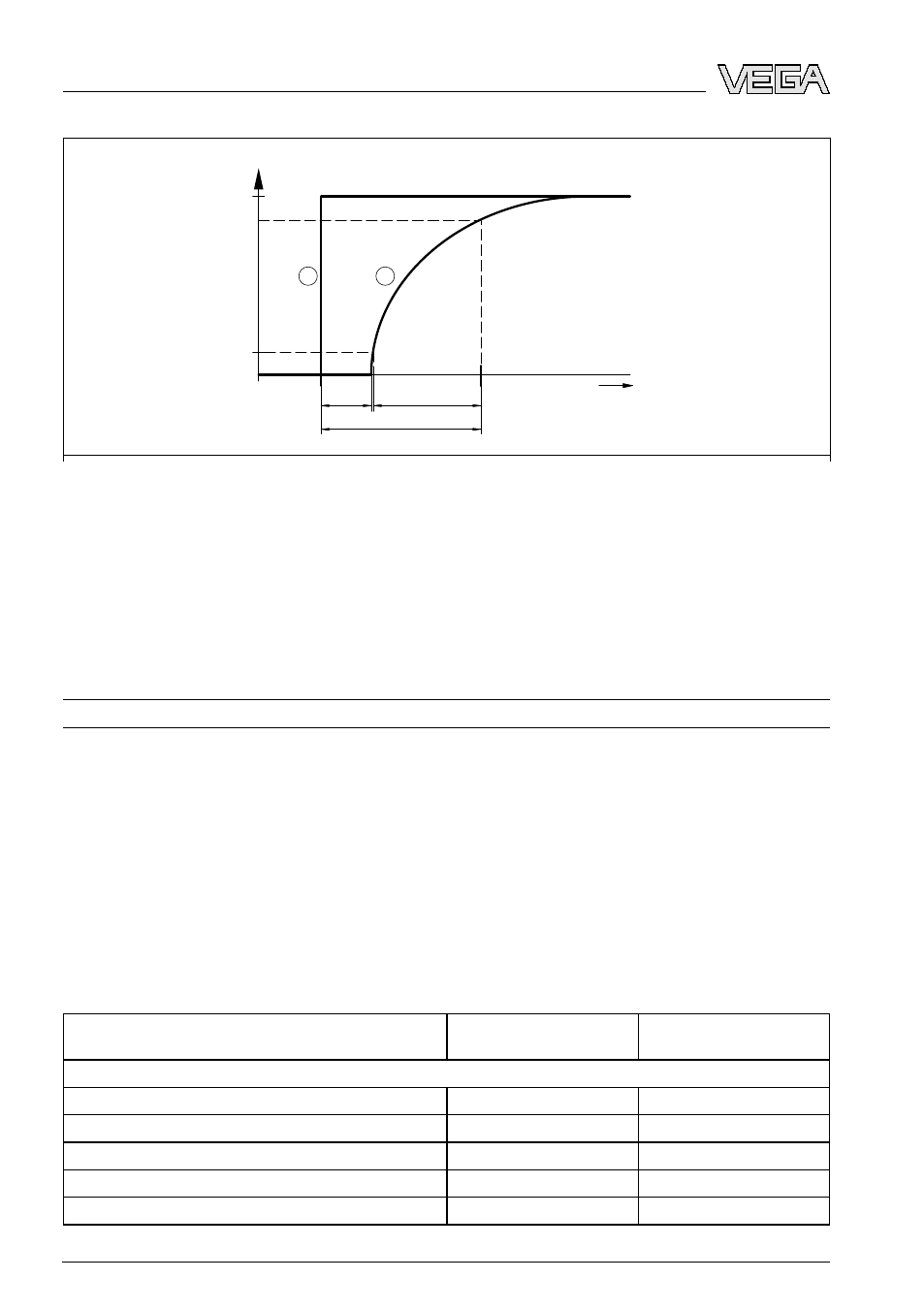

Рис. 28: Скачкообразное изменение параметров процесса, время нечувствительности t
T
,
время
нарастания t
A
и время реакции на скачок t
S
1
Параметр процесса
2
Выходной сигнал
Время нечувствительности
≤
150 ms
Время нарастания сигнала
≤
100 ms (10 … 90 %)
Время реакции на скачок
≤
250 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной величины)
0 … 999 s, устанавливаемое
Входные величины
Установка
Диапазон установки Min./Max. относительно номинального диапазона:
-
Min.
-5 … +95 %
-
Max.
-5 … +105 %
Диапазон установки нуля/диапазона относительно номинального диапазона:
-
Нуль
-5 … +95 %
-
Span
-5 … +105 %
Рекомендуемое макс. изменение номи-
нального диапазона
10 : 1 (без ограничения)
Номинальные диапазоны и стойкость к перегрузкам
Номинальный диапазон измерения
Стойкость к перегруз-
кам (макс. давление)
Стойкость к перегруз-
кам (мин. давление)
Избыточное давление
0 … 0,4 bar/0 … 40 kPa
2 bar/200 kPa
-1 bar/-100 kPa
0 … 1,6 bar/0 … 160 kPa
10 bar/1000 kPa
-1 bar/-100 kPa
0 … 16 bar/0 … 1,6 MPa
80 bar/8 MPa
-1 bar/-100 kPa
0 … 40 bar/0 … 4 MPa
80 bar/8 MPa
-1 bar/-100 kPa
0 … 100 bar/0 … 10 MPa
200 bar/20 MPa
-1 bar/-100 kPa
56
VEGABAR
63 • Foundation Fieldbus
10 Приложение
32464
-RU
-090227
