I²C
Display
Typ:
1 2 5 6 7 8
Bus
Sim.
4
5
6
1
2
3

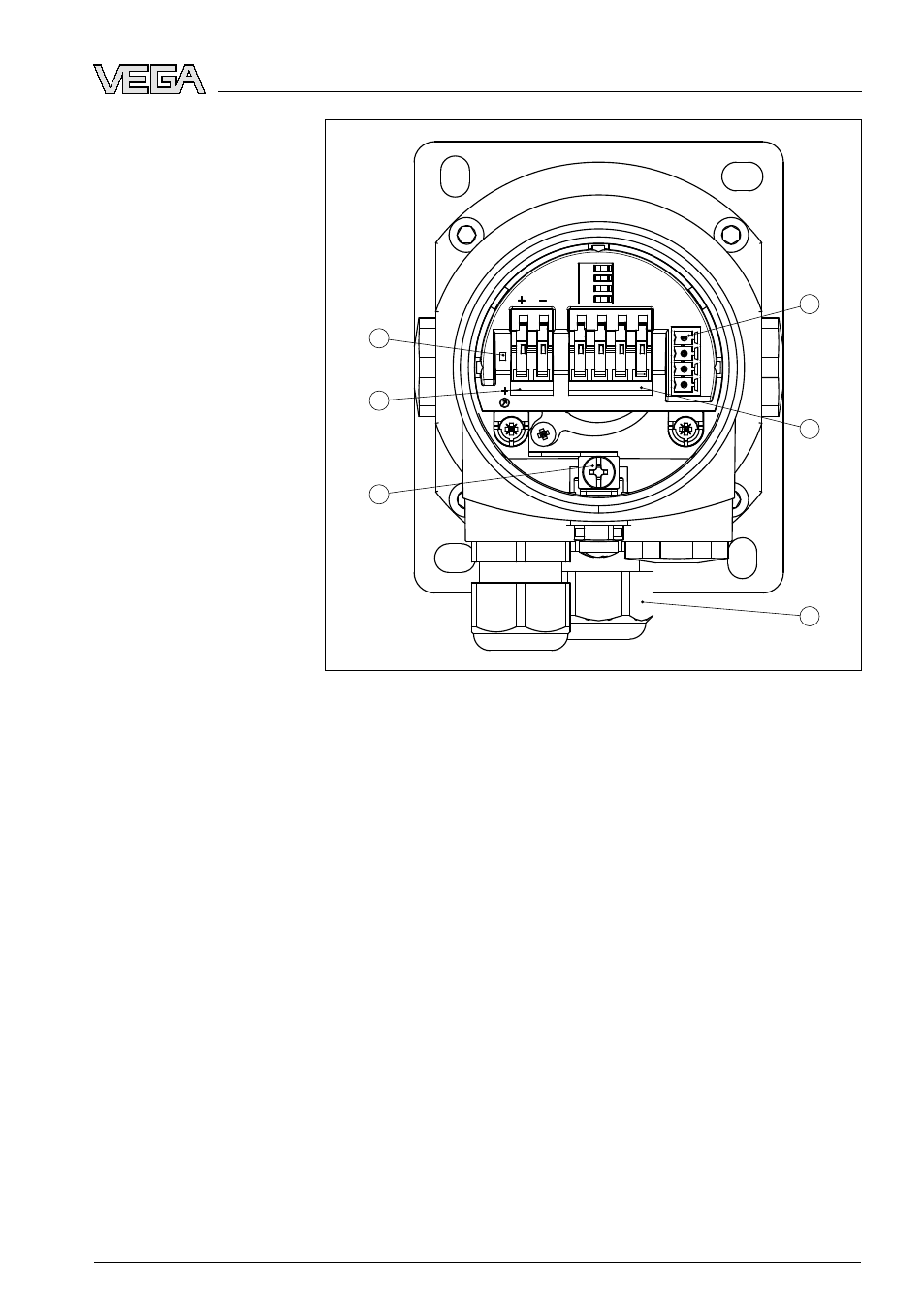

Рис. 21: Отсек электроники и подключения в однокамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Подпружиненные контакты для подключения индикатора VEGADIS 61
3 Кабельный ввод к VEGABAR
4 Клемма заземления для подключения экрана кабеля
5 Контакты для подключения Foundation Fieldbus
6 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
Отсек электроники и
подключения
VEGABAR 63 • Foundation Fieldbus 29
