Уплотнить резьбу тефлоном, пенькой или другим стойким
уплотнительным материалом:
l Присоединение GN
à С помощью подходящего гаечного ключа и шестигранника на
присоединении ввернуть VEGABAR 63 в приварной штуцер.
Размер ключа - см. п. "Размеры".
Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
4.4 Порядок монтажа выносного корпуса
1 Обозначить отверстия в соответствии со следующей схемой.
2 Монтажную пластину закрепить на стене с помощью 4
винтов.
90 mm (3.54")
R 3,5 mm
(0.14")
3mm
(0.12")
70 mm (2.76") 8 mm
(0.32")
93 mm (3.66")
110 mm (4.33")

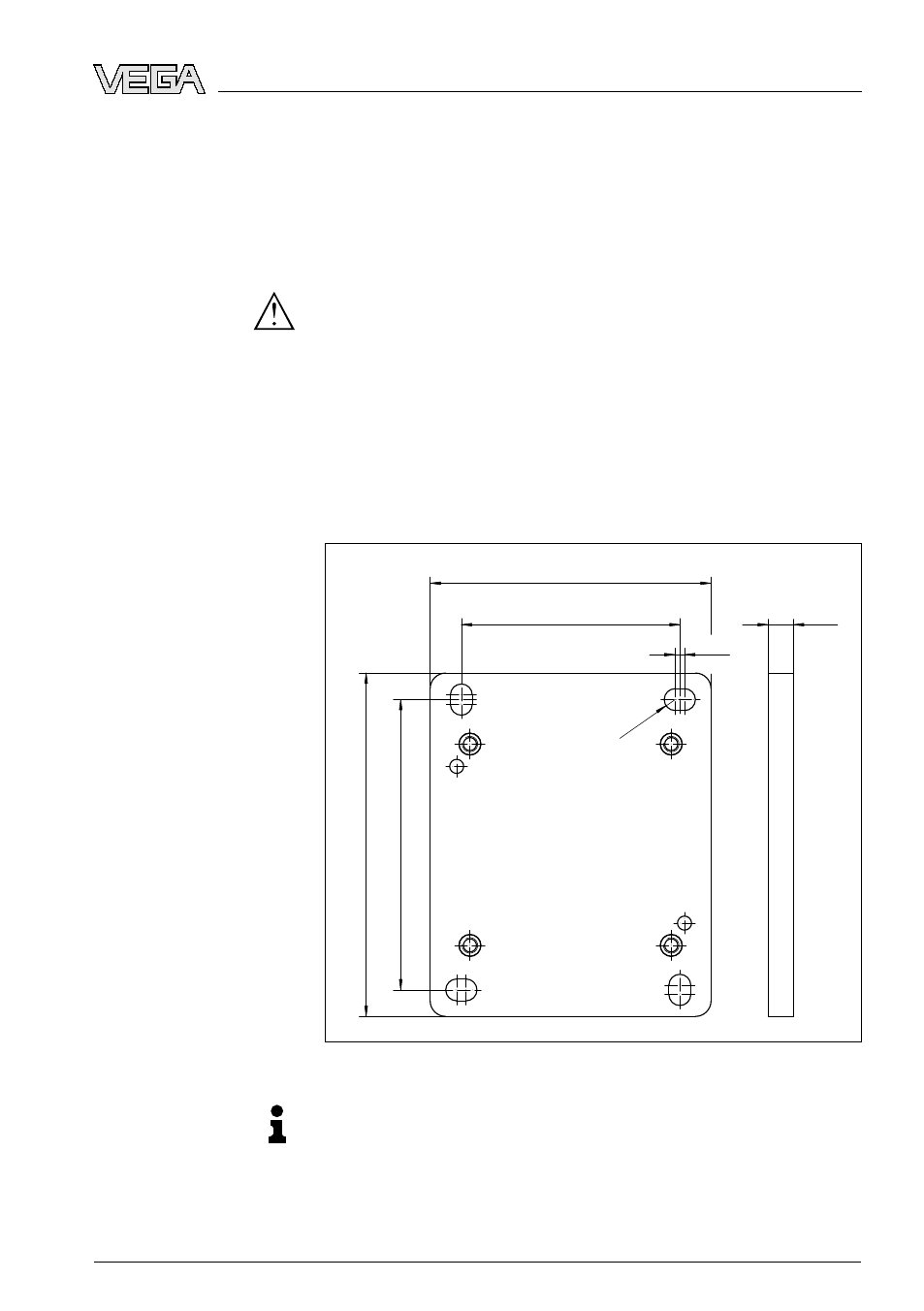

Рис. 5: Схема отверстий - пластина для монтажа на стене
Рекомендация:
Пластину нужно монтировать таким образом, чтобы кабельный
ввод на цоколе корпуса смотрел вниз. Цоколь корпуса можно
повернуть на монтажной пластине на 180°.
Монтаж на стене
