Нижний продукт (L1)
l
Предпочтительно, если нижний продукт электропроводящий.
Диэлектрическая проницаемость нижнего продукта должна
быть не менее, чем на 10 больше диэлектрической прони-
цаемости верхнего продукта, например: диэлектрическая
проницаемость верхнего продукта равна 2, тогда диэлек-
трическая проницаемость нижнего продукта должна быть не
менее 12.
TS
d1
h1
h2
d2
1
L2
L1

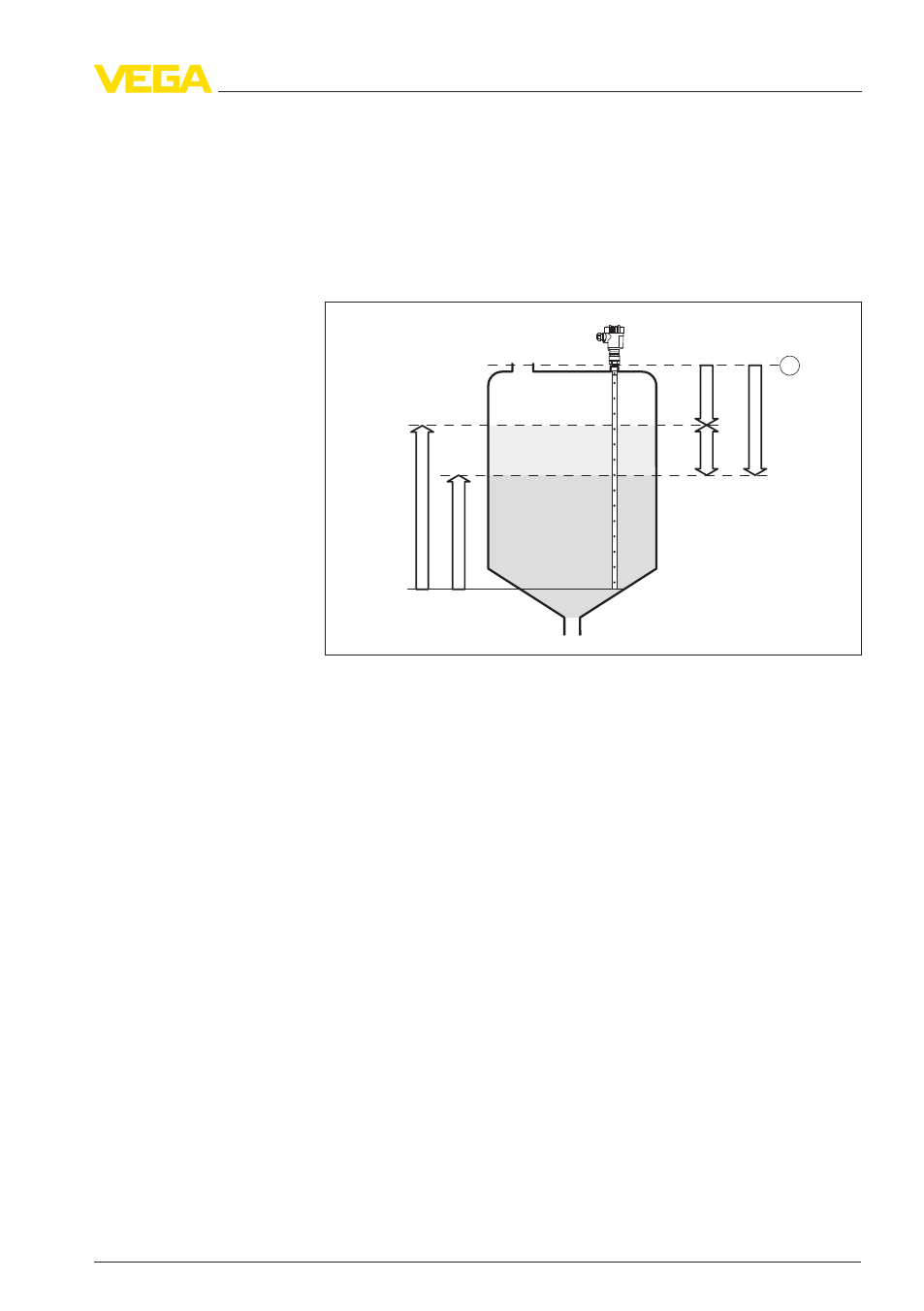

Рис. 2: Измерение межфазного уровня
1
Базовая плоскость
d1 Расстояние до межфазного уровня
d2 Расстояние до уровня
TS
Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня
h2 Высота общего уровня
L1
Нижний продукт
L2
Верхний продукт
Сигнал межфазного уровня формируется непосредственно дат-
чиком и выдается в виде цифрового выходного сигнала.
На индикаторе модуля индикации и настройки и в PACTware
отображается расстояние до межфазного уровня (d1) в m(d).
Питание осуществляется через соединитель шинных сегментов
Profibus DP/PA или через карту VEGALOG 571 EP. Двухпровод-
ный кабель, соотв. Спецификации Profibus, служит для подачи
питания и цифровой передачи сигнала нескольких датчиков.
Профиль устройства VEGAFLEX 67 соответствует версии 3.0
Спецификации профиля.
Питание подсветки модуля индикации и настройки осуще-
ствляется от датчика. Для этого необходим определенный
уровень рабочего напряжения.
Выходной сигнал
Питание и связь с ши-
ной
VEGAFLEX
67 • Profibus PA
