7
Провода вставить в открытые контакты в соответствии со
схемой подключения.

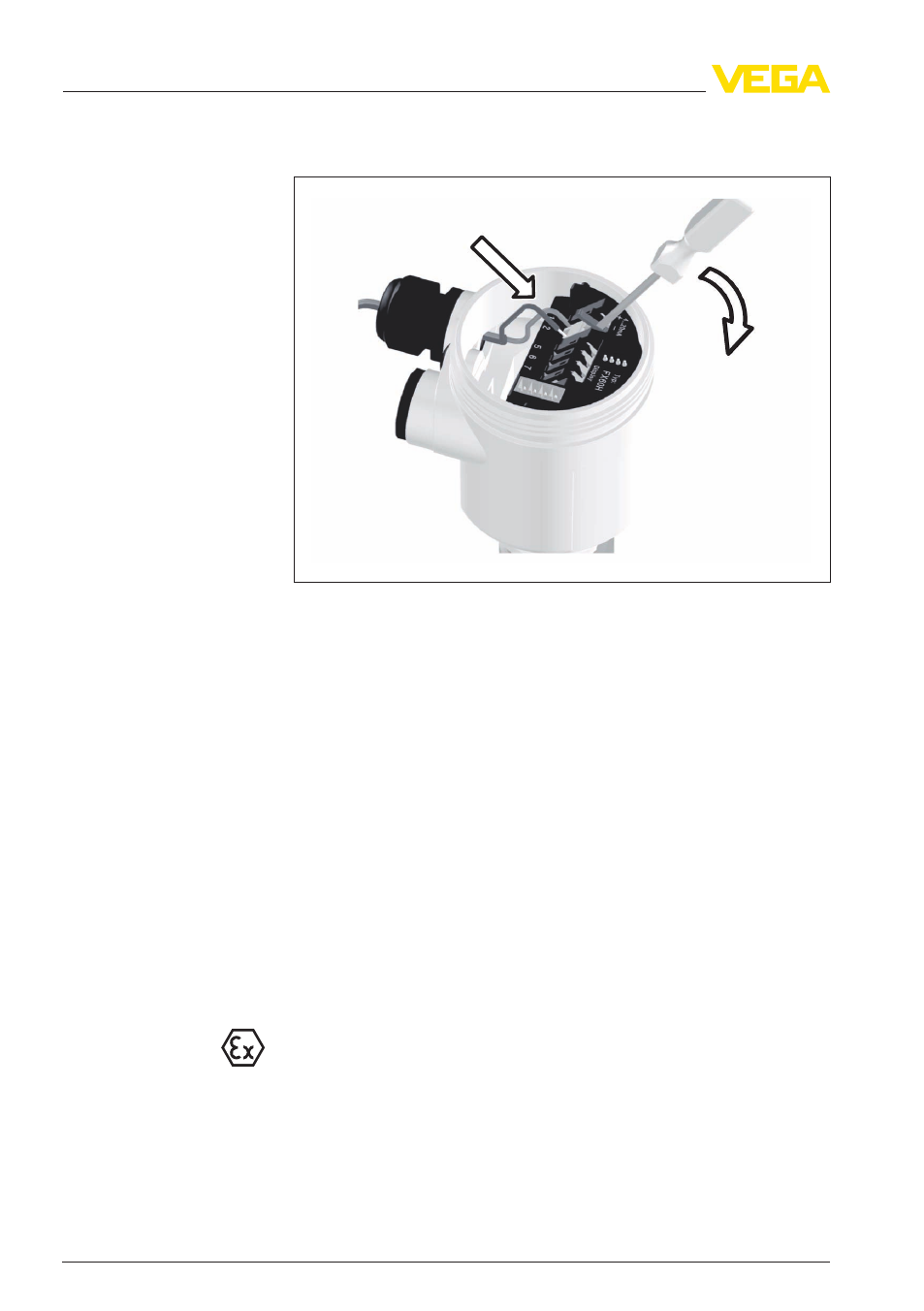

Рис. 7: Подключение к источнику питания: шаги 6 и 7
8
Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9
Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
11 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для исполнения Ex-ia.
18
VEGAFLEX
67 • Profibus PA
5 Подключение к источнику питания
