VEGA VEGAFLEX 67 (-20…+250°C) Profibus PA - Инструкция (Страница 21)

I2C
1
1 2

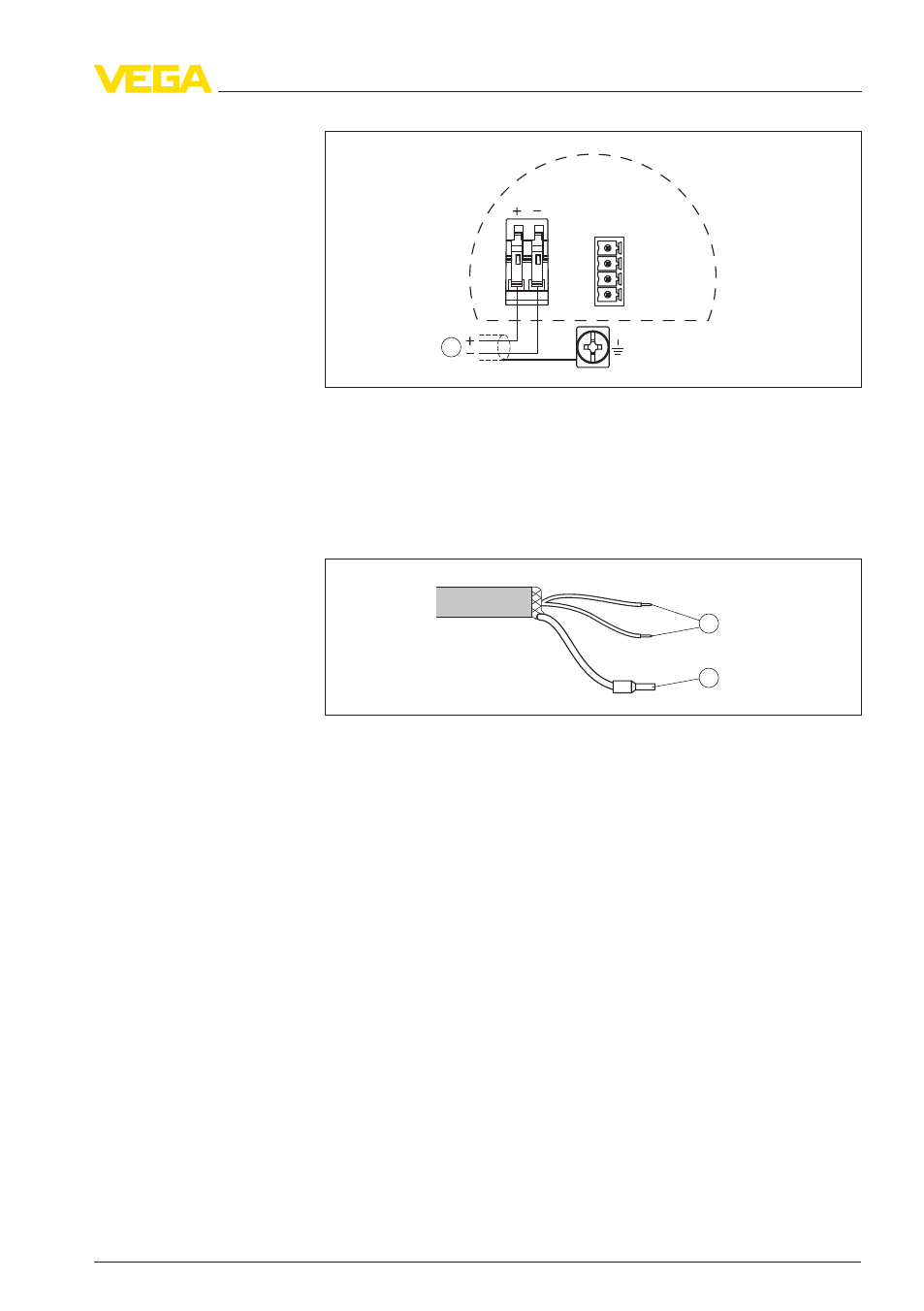

Рис. 12: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 13: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Схема подключения
Назначение проводов
соединительного кабе-
ля
VEGAFLEX 67 • Profibus PA 21
