Инструкция по эксплуатации VEGA VEGAFLEX 67 (-20…+250°C) Profibus PA

Страница 50

Advertising
background image

10 m (32.82 ft)

11 m (36.09 ft)

12 m (39.37 ft)

13 m (42.65 ft)

14 m (45.93 ft)

15 m (49.21 ft)

16 m (52.49 ft)

17 m (55.77 ft)

18 m (59.06 ft)

23 m (75.46 ft)

19 m (62.34 ft)

24 m (78.74 ft)

26 m (85.31 ft)

20 m (65.62 ft)

21 m (68.91 ft)

22 m (72.18 ft)

25 m (82.02 ft)

0

1

2

3

4

5

6

7

8

9

10

1

2

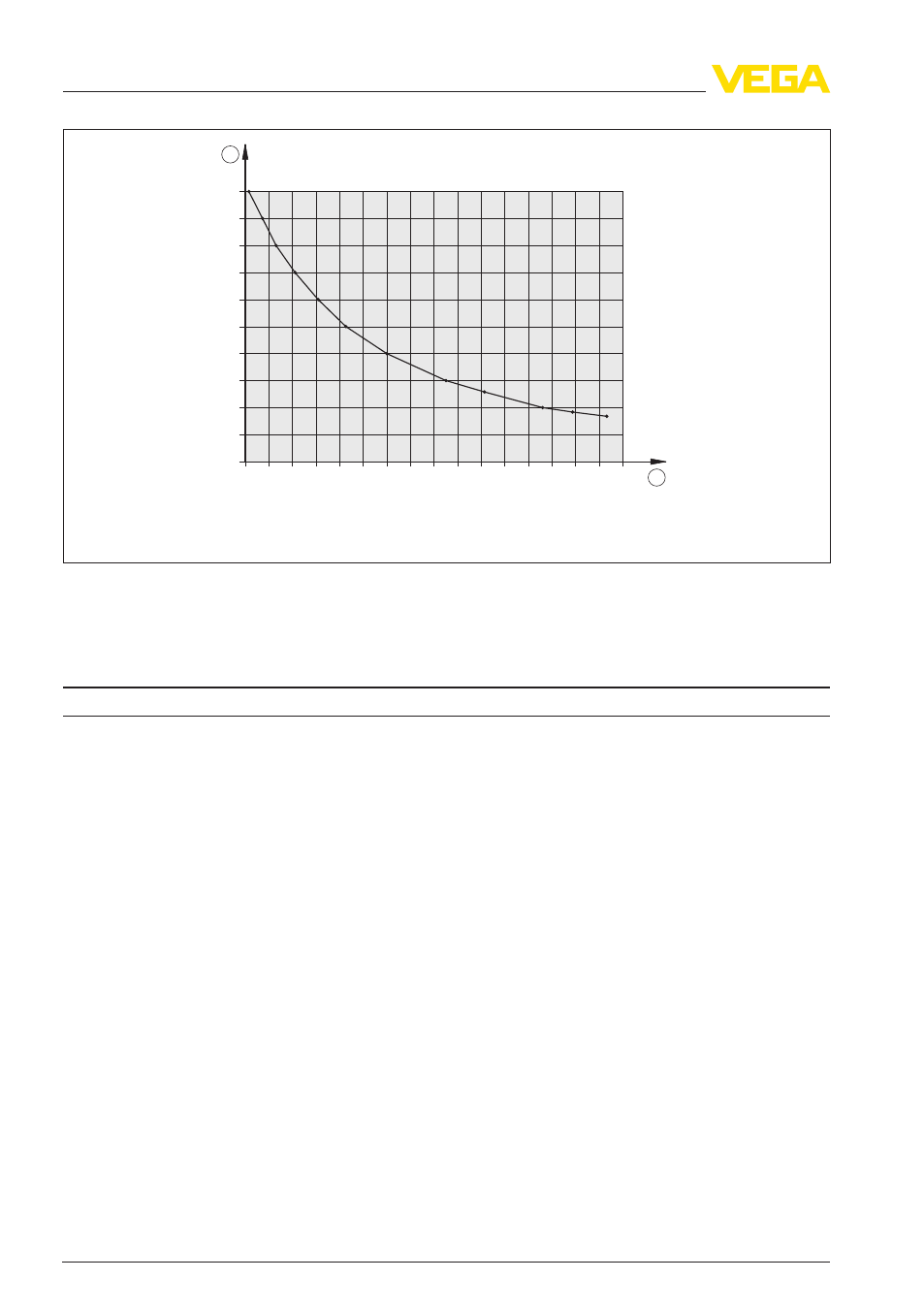

Рис. 20: Отношение диэлектрической постоянной (ε

r

)

верхнего продукта к максимальной длине

измерительного зонда

1

Диэлектрическая постоянная (ε

r

)

верхнего продукта

2

Максимальная длина измерительного зонда

Выходная величина

Выходной сигнал

Цифровой выходной сигнал, формат по
IEEE-754

Время цикла

min. 1 сек. (в зависимости от установки пара-
метров)

Адрес датчика

126 (заводская установка)

Значение тока

10 mA, ±0.5 mA

Сигнал неисправности (токовый выход,
устанавливаемый)

Значение mA не изменяется, 20,5 mA, 22 mA,
<

3,6 mA

Макс. выходной ток

22 mA

Нагрузка

См. диаграмму нагрузки в п. "Питание"

Демпфирование (63 % входной величины)

0 … 999 с, устанавливаемое

Исполненная Рекомендация NAMUR

NE

43

Выходные значения PA

-

Primary Value

Высота межфазного уровня - после линеариза-
ции (h1)

-

Secondary Value

Высота межфазного уровня (h1)

-

Secondary Value 2

Расстояние до межфазного уровня (d1)

-

Distance Level

Расстояние до общего уровня (d2)

50

VEGAFLEX

67 • Profibus PA

10 Приложение

32309

-RU

-120413
