8
3 Описание изделия
VEGACAP 98 • - реле (DPDT)
33760-R
U-131015
Прочный и не требующий обслуживания VEGACAP 98 может
применяться в любых отраслях промышленности.
Типичным применением является защита от переполнения и
защита от сухого хода.
Прибор не требует настройки при пуске в эксплуатацию, т.е.
чередование заполняющих продуктов с разным значением
диэлектрической постоянной, например нефти и воды или
проводящего и непроводящего продукта, не оказывает влияния
на настройки прибора и точность сигнализации.
Полностью изолированные измерительные зонды с
экранирующим сегментом, такие как VEGACAP 98, применимы
на проводящих, склонных к сильному налипанию жидкостях, а
также на сыпучих продуктах.
Налипание продукта на измерительный зонд компенсируется
его механической конструкцией с экранирующим сегментом и
активным концом.
Емкостной принцип измерения не требует особых условий
монтажа, поэтому VEGACAP 98 имеет широкий спектр
применения.
Использование в конструкции пластика PP позволяет применять
прибор также на агрессивных жидкостях.
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3

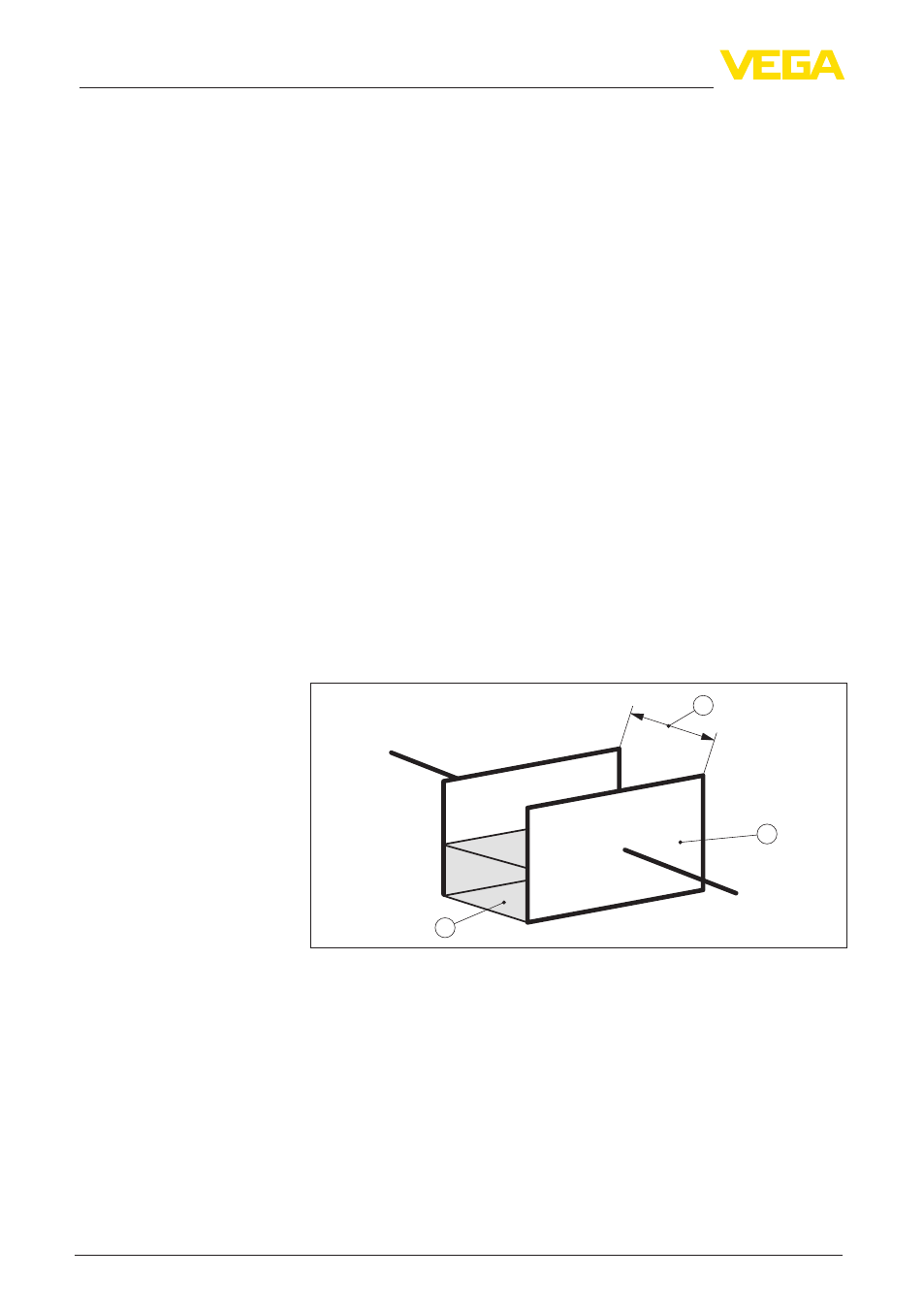

Рис. 2: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Это изменение емкости преобразуется электроникой прибора в
команду переключения.
Принцип действия
