6 Пуск в эксплуатацию
VEGACAP 98 • - реле (DPDT)
33760-R
U-131015
6 Пуск в эксплуатацию
6.1 Общее
Цифры в скобках указаны в соответствии со следующими
рисунками.
На блоке электроники находятся следующие индикаторы и
переключатели:
•
Потенциометр для настройки точки переключения
•
DIL-переключатель режимов работы - A/B
•
Индикатор состояния
Примечание:
Рекомендуется перед пуском в эксплуатацию VEGACAP 98
установить переключатель (5) на требуемый режим работы. Если
переключить режим позднее, то изменится переключающий
выход, что повлияет на работу подключенных устройств.
6.2 Элементы настройки
3
4
5
6
1
2

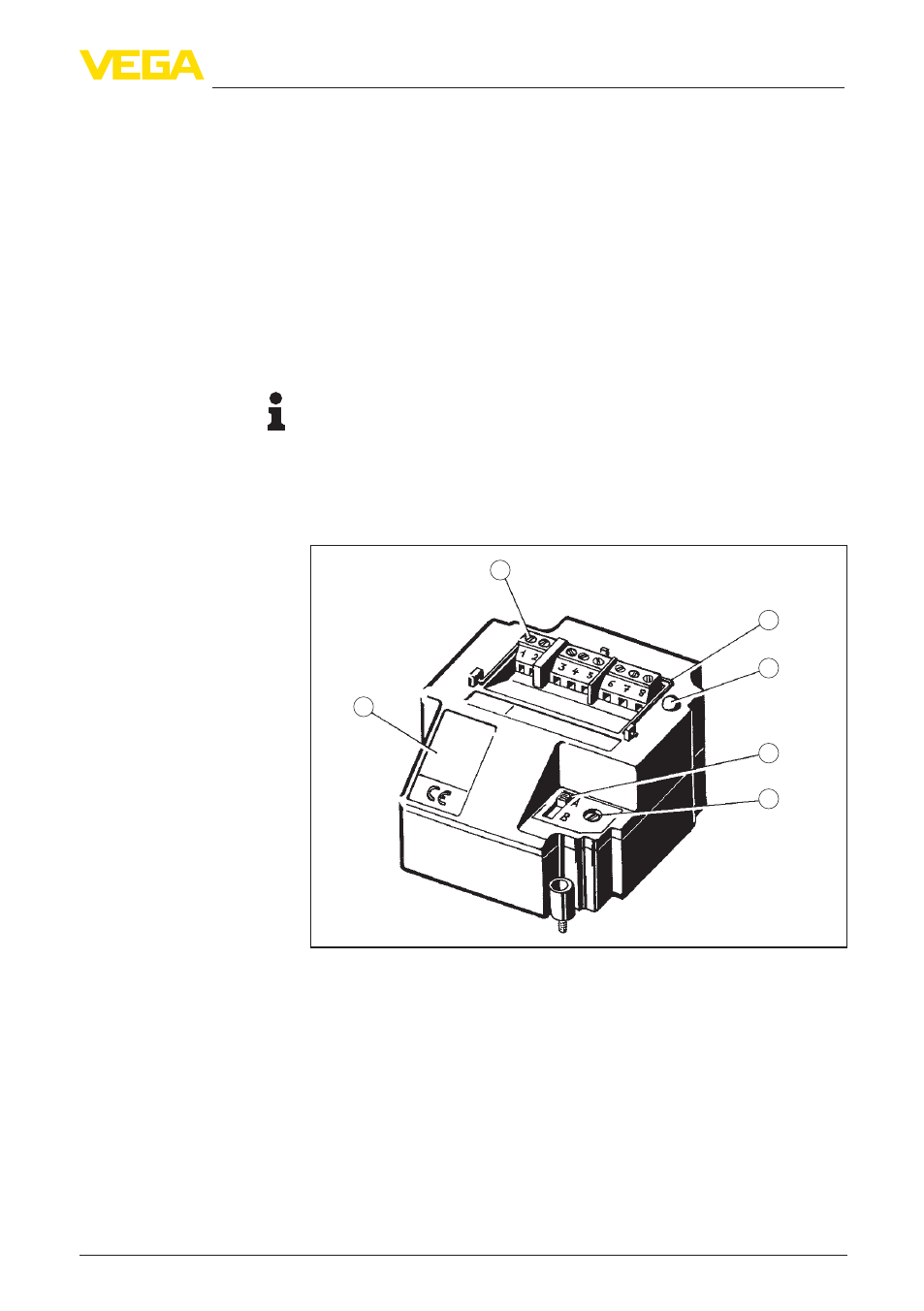

Рис. 6: Блок электроники с релейным выходом
1 Типовой шильдик
2 Соединительные клеммы
3 Тяговая скоба
4 Индикатор состояния
5 DIL-переключатель режимов работы
6 Потенциометр для настройки точки переключения
Состояние переключения электроники можно контролировать
при закрытом корпусе (только для пластикового корпуса), см.
"Функциональную таблицу".
Назначение/конфигу-
рация
