7 Обслуживание и устранение неисправностей
VEGACAP 98 • - реле (DPDT)
33760-R
U-131015
6
7
4
3
CPH
CM
2 MΩ
2 MΩ
2 MΩ
3
2
1

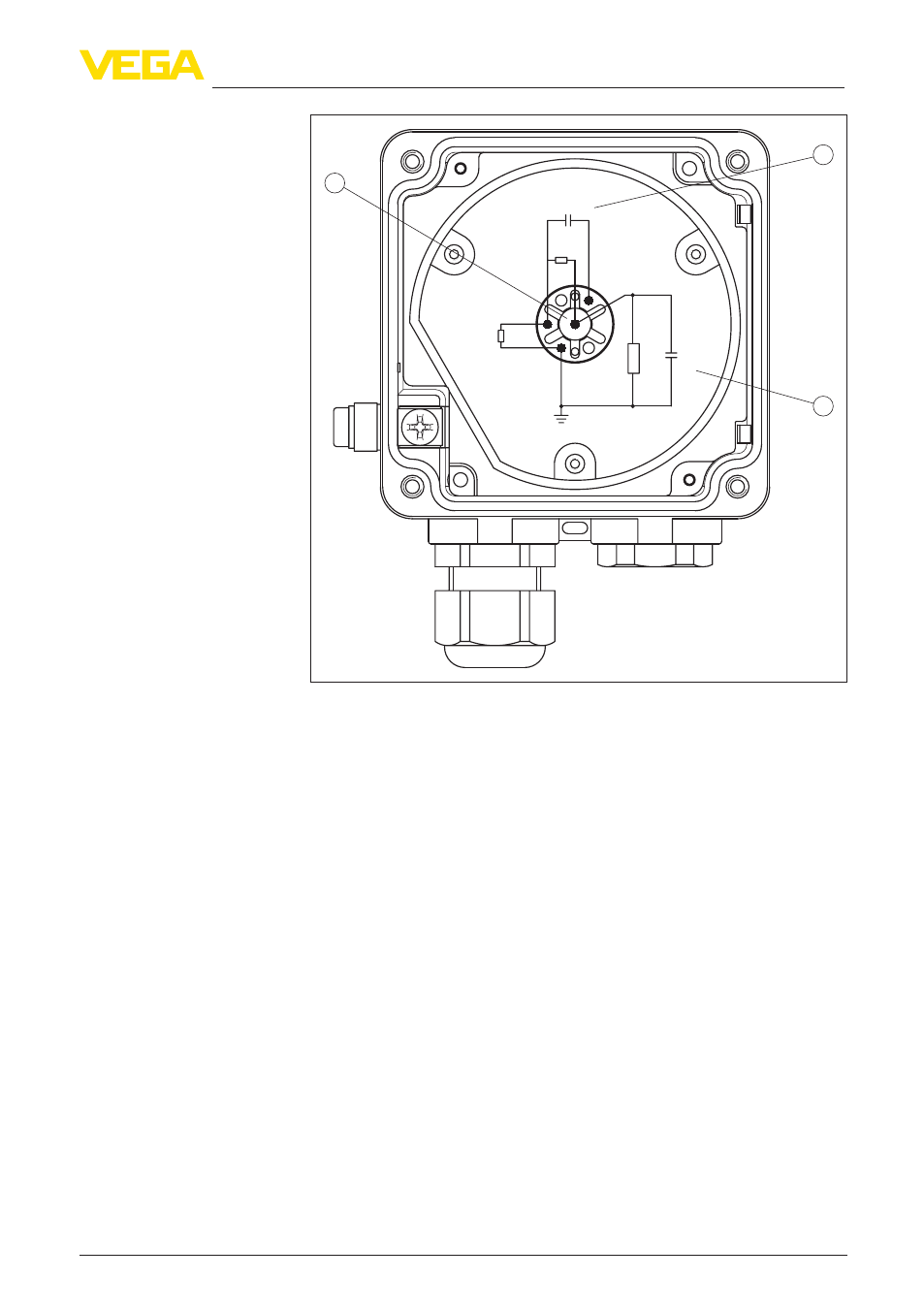

Рис. 21: Проверка сопротивления внутри измерительного зонда
1 Контакт 1 (средний штырек)
2 Фазопеременный конденсатор
3 Измерительный конденсатор
С помощью омметра (диапазон МΩ) измерить сопротивление
между следующими контактами.
Контакт 4 после контакта 1 (средний штырек)
Сопротивление должно составлять 2 MΩ.
Меньшее сопротивление указывает на наличие влаги в
корпусе или нарушении изоляции электрода. Причиной может
быть помещение неизолированного электрода в проводящий
(влажный) продукт.
Большее сопротивление или разрыв соединения указывает на
нарушение контакта в адаптерной пластине или повреждение
сопротивления сильными электростатическими разрядами.
В обоих случаях требуется заводской ремонт измерительного
зонда.
Контакт 4 против емкости
Электрическое соединение между контактом 4 и металлической
емкостью (не резьбой или фланцем зонда) должно быть как
можно лучше. Нужно с помощью омметра (в наименьшем
