6 Пуск в эксплуатацию
VEGACAP 98 • - реле (DPDT)
33760-R
U-131015
Примечание:
Крышку следует закрывать так, чтобы прозрачное окошко
оказывалось над световым индикатором блока электроники.

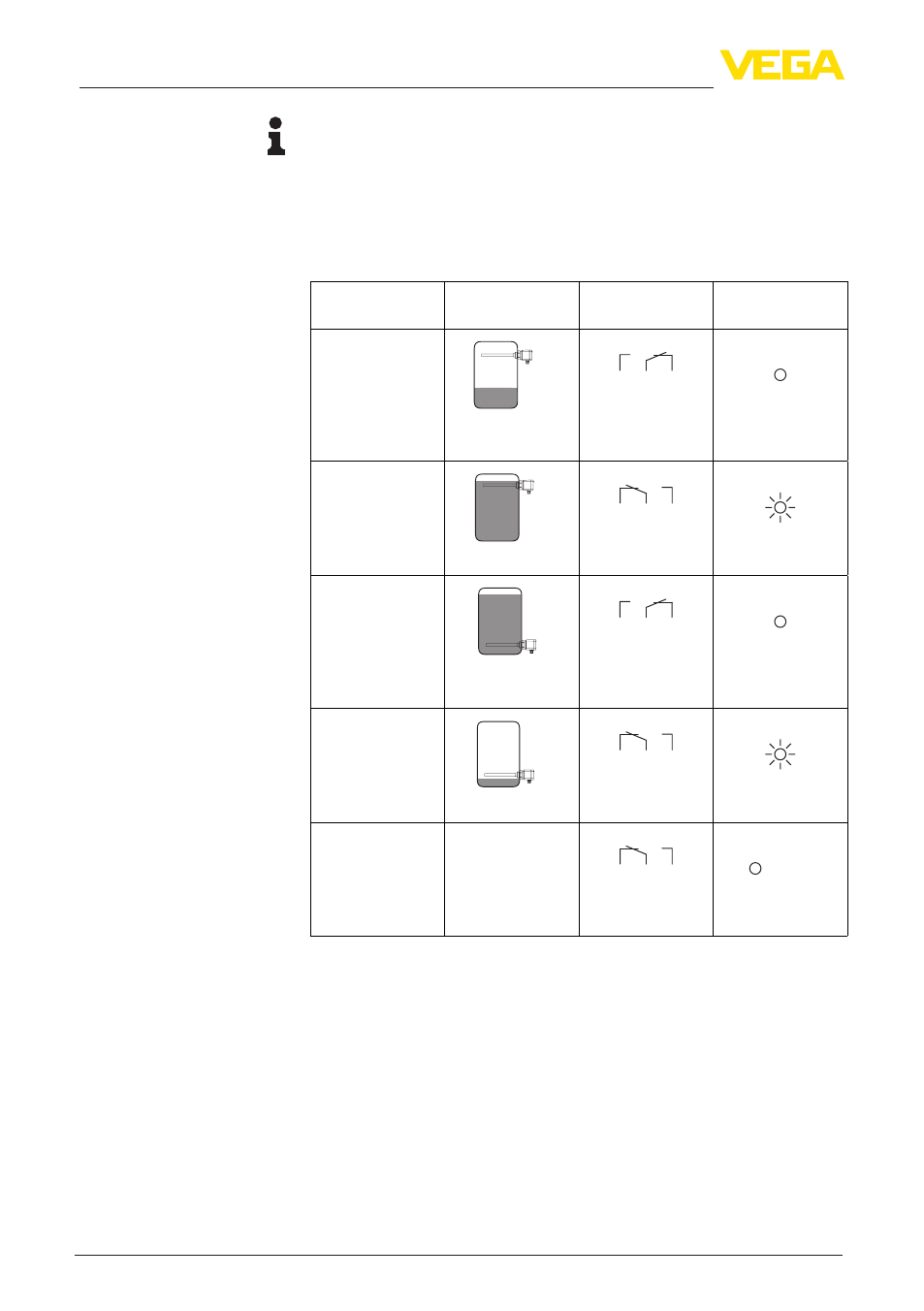

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень Состояние пе-
реключения
Индикатор со-
стояния
Режим работы А
Защита от пере-
полнения
5 3 4
(8) (6) (7)
Реле токопрово-
дящее
Режим работы А
Защита от пере-
полнения
5 3 4
(8) (6) (7)
Реле обесточено
Режим работы В
Защита от сухо-
го хода
5 3 4
(8) (6) (7)
Реле токопрово-
дящее
Режим работы В
Защита от сухо-
го хода
5 3 4
(8) (6) (7)
Реле обесточено
Отключение пи-
тания
(Режим рабо-
ты А/В)
любой
5 3 4
(8) (6) (7)
Реле обесточено
