9 Приложение
VEGACAP 65 • - бесконтактный переключатель
30017-R
U-131015
L
G1 A
G11/2 A
56 mm (2.21"
)
ø 30 mm
(1.18")
22 mm (0.87"
)
200 mm (7.87"
)
ø 8 mm
(0.32")
142 mm (5.59"
)

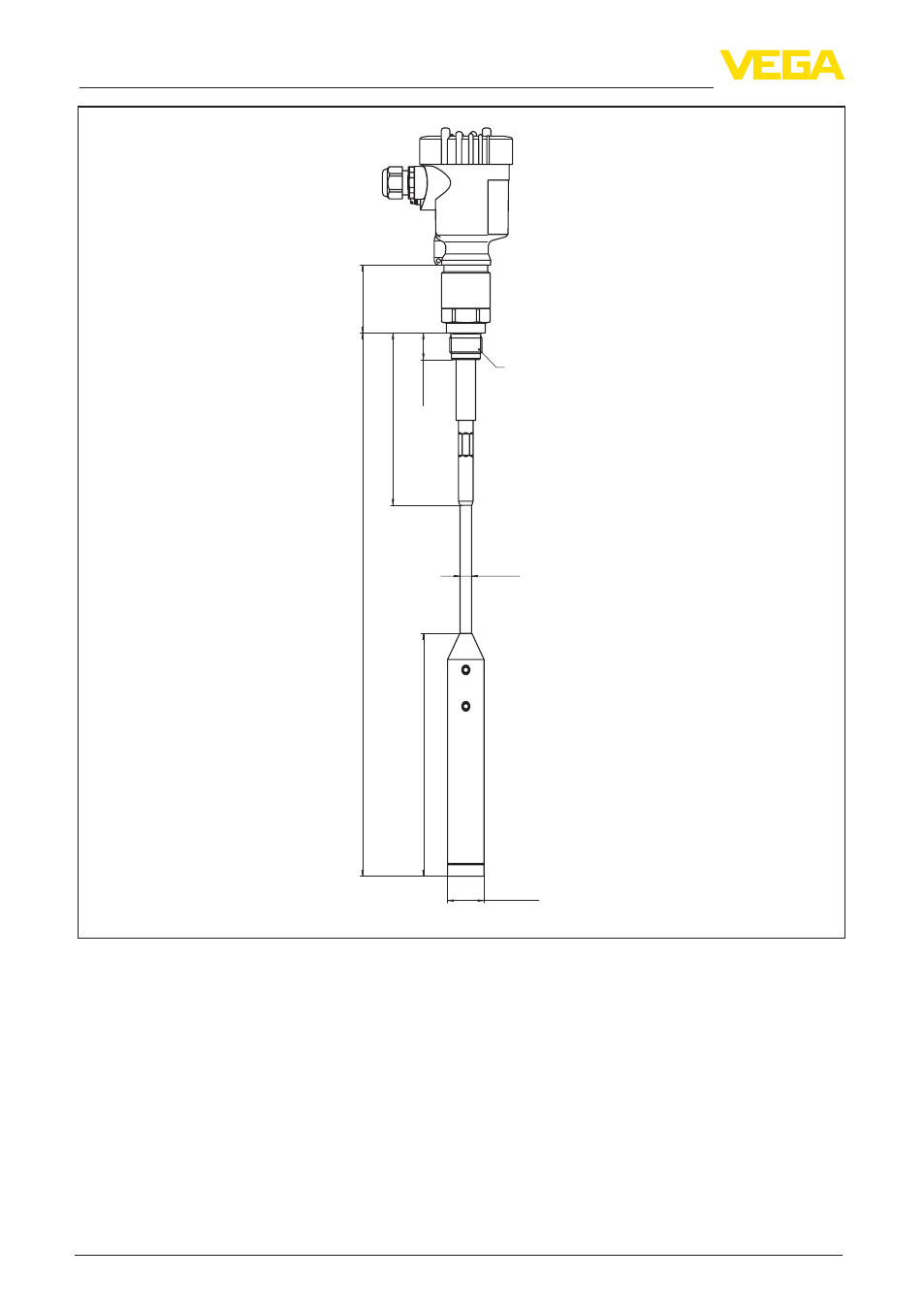

Рис. 37: VEGACAP 65, тросовое исполнение ø 8 мм, резьба G1 (ISO 228 T1)
L = Длина датчика, см. "Технические данные"
