7 Обслуживание и устранение неисправностей
VEGACAP 65 • - бесконтактный переключатель
30017-R
U-131015
2
1

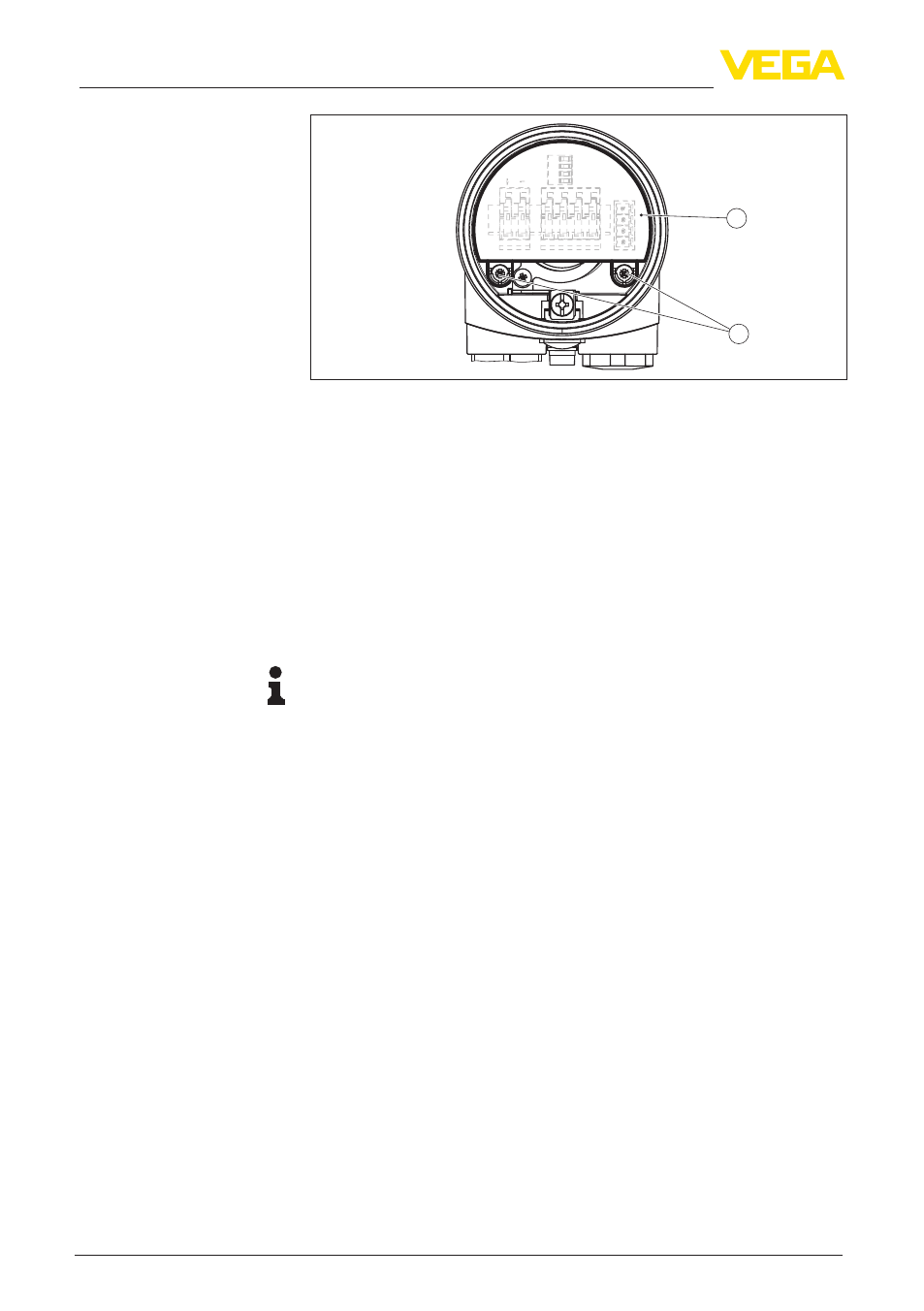

Рис. 30: Крепежные винты
1 Блок электроники
2 Крепежные винты (2 шт.)
6. Вынуть старый блок электроники.
7. Новый блок электроники сравнить со старым. Типовая
табличка нового блока должна соответствовать типовой
табличке старого блока, прежде всего для устройств во
взрывоопасных зонах.
8. Сравнить установки обоих блоков электроники. Установки
настроечных элементов на новом блоке электроники
должны быть такими же, как на старом блоке.
Информация:
Не следует поворачивать корпус при замене электроники, иначе
штекер электронного блока может оказаться в неправильном
положении.
9. Аккуратно вставить новый блок электроники. Штекер блока
должен занять правильное положение.
10. С помощью отвертки (крестообразной T10 или плоской 4)
завернуть и затянуть оба крепежных винта.
11. Провода вставить в открытые контакты в соответствии со
схемой подключения.
12. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
13. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
14. Кабельный ввод проверить на уплотнение. Уплотняющее
кольцо должно полностью облегать кабель.
15. Измерительный зонд установить в емкости. Зонд не должен
быть покрыт продуктом.
